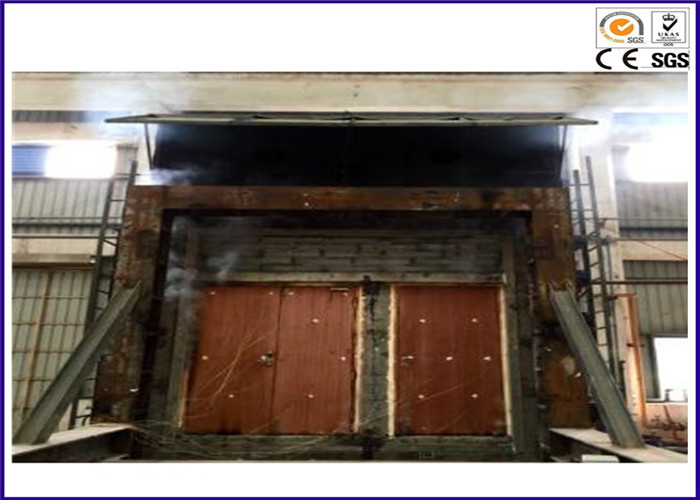

Komplette vertikale Feuer-Festigkeitsprüfungs-Ausrüstung für Bau-Produkte

ASTM E119 Feuerfestigkeits-Entflammbarkeits-Testgerät großen Umfangs ISO 834 vertikales

ALLGEMEINE BESCHREIBUNG

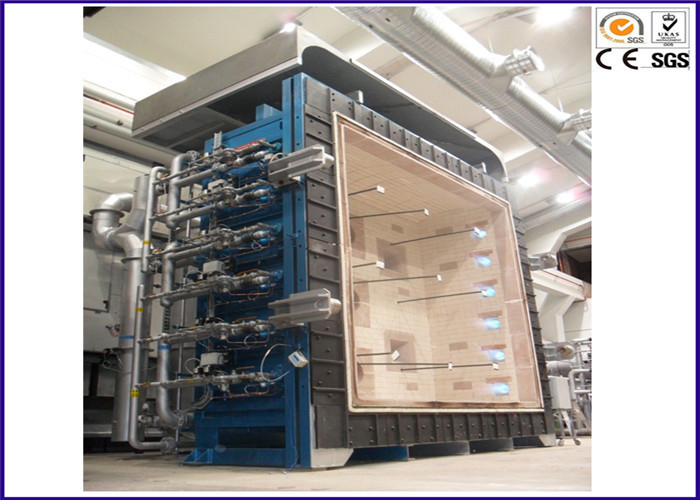

Der komplette vertikale Feuer-Festigkeitsprüfungs-Ofen, der entworfen ist, um die flüssigen oder gasförmigen Brennstoffe einzusetzen und ist zur Heizung der Vertikale Elemente auf einem Gesicht trennend fähig

Die Ofenverkleidungen bestehen aus refraktären Materialien mit Dichten von kleiner, als 1000 kg/m3and diese mehr als 70% der innerlich herausgestellten Oberfläche des Ofens festsetzen.

Der Ofen ist einzeln angefertigt, die Feuerexpositionsbedingungen in Bezug auf thermische Aussetzung und zu drücken und einzuwilligen zu den Anforderungen von CEN-, ISO- und IMO-Standards zur Verfügung zu stellen.

Das minimale interne Kammermaß misst 4000 Millimeter breites x 3000 Millimeter hohes x 1000 Millimeter tief.

Dieser komplette Feuerfestigkeitsprüfungsofen wird an der Fabrik in den Moduleinheiten errichtet und versendet in 40ft HC Behältern. Auf Ankunft werden die Moduleinheiten auf einer starken Grundlage zusammengebaut, die vom Kunden vorbereitet wird.

Ofen-Stahlgehäuse

Das Ofengehäuse wird von den strukturellen Stahlprofilen und von den Platten gemacht, die für robuste Verwendung bestimmt sind. Die Stahlplatten werden mit Stahlc-kanälen, Ich-Strahlen verstärkt und die Stahlprofile, zum der strukturellen Verzerrung zu widersprechen, die passend ist, besonders zu den Bereichen, in denen Löcher auf dem Gehäuse für Brenner, Thermoelemente, Drucksonden, zur Verfügung gestellt werden Betrachtung zu erhitzen trägt.

Roheisenplatten werden an das vordere äußere Gesicht des Ofens weggelaufen, um eine starke Oberfläche zur Verfügung zu stellen, um den Probestückbegrenzungsrahmen anzubringen.

Vier Sätze der selbstsichernden Rollenklammern sind installiert, um den Probestückbegrenzungsrahmen auf die Front des Ofens sicher halten zu lassen.

Ofenisolierung

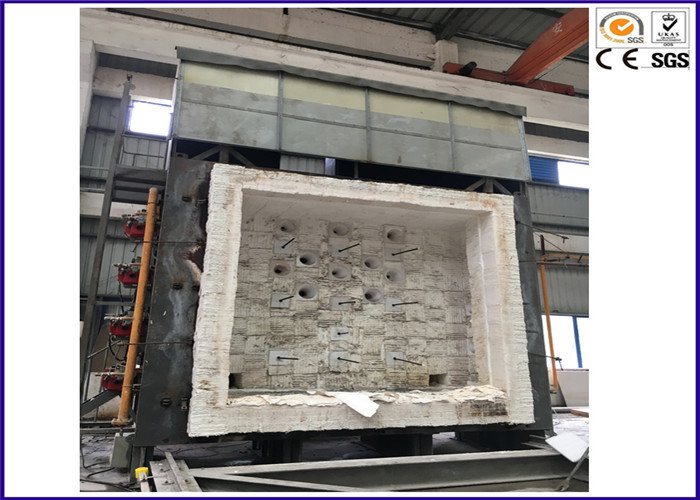

Das refraktäre Futter des Ofens wird von den isolierenden feuerfesten Ziegeln enthalten, die an 1430°C mit einer Dichte von 900 kg/m3 auf dem heißen Gesicht veranschlagt werden und durch Holzfaserplattenisolierung auf dem kalten Gesicht unterstützt sind. Bei einer Temperatur von °C 1200, ist die äußere Gehäusetemperatur des Ofens nicht höher als 75 °C, zwei Stunden in den Feuertest.

Hohe Temperatur fabrizierte die Blöcke vor, die von faserverstärktem refraktärem castable bewertetem bei °C 1600 gemacht wurden, ist installiert entlang den Umkreis der Ofenöffnung, um eine schützende Oberfläche zur Verfügung zu stellen, um konstanter Abnutzung des Probestückrahmens zu widerstehen, der am Ofen angebracht wird.

Vier Sätze Betrachtungshäfen werden am Ofen zurück ummauern, um Betreibern zu erlauben, eine komplette Ansicht des Probestücks während des Feuertests zu haben gesetzt. Die Betrachtungshafenversammlung wird von der klaren Quarzglasplatte hergestellt, untergebracht mit einer luftgekühlten Einschließung und isoliert, um den Wärmeverlust zu verhindern.

Die Ofenabsaugöffnung und der Rauchgasabzug, der den Dämpfer enthält, werden mit niedriger thermischer Massenisolierung der keramischen Faser mit einer Dichte von 128 kg/m3 gezeichnet.

Alle refraktären Materialien, die für den Ofen benutzt werden, sind in der Lage, zyklischen Heizung und dem Abkühlen zu widerstehen

Malen

Das äußere Ofengehäuse wird mit silberner Farbe der Farbhohen temperatur gemalt.

Druck-Kontrollsystem

Drei motorisierte Hitzewiderstehenstahldämpfer werden in den Auszugkamin errichtet, um Gesamtsteuerung des Drucks innerhalb der Ofenkammer zu ermöglichen. Justierbare Auszughäfen werden auch zur Verfügung gestellt, um der Extraktionsrate zu ermöglichen, in verschiedenen Positionen innerhalb der Ofenkammer unterschieden zu werden. Die motorisierten Stahldämpfer sind zur Anpassung von der gekennzeichneten Leitstelle über das Feuer-Test-Datenverwaltungssystem fähig.

Verbrennungs-System

Zwölf vorgemischten Brenner LPG/des Erdgases wird geliefert, in dem, 6 Einheiten auf die linke Seite der Ofenwand installiert sind, die 3 Meter x 1,3 Meter und die anderen 6 auf der rechten Seite misst.

Die Verbrennungsausrüstung besteht:

12 – Gas-Düsen-mischende Brenner

12 – Luftausgleich-Regelventile

12 – Gas-Saldenprüfungs-Steuerventile

12 – Versuchsgas-Regler

12 – Gas-Absperrventile zu den Brennern

12 – vollautomatische Gasbrenner-Sicherheitsüberwachung

12 – Funkenzündung, -transformator und -kabel

12 – ultravioletter Scanner

12 – flexible Luftrohre

12 – flexible Gas-Rohre

12 – manuelle Luft-Drosselventile

3 – Hauptgas-Absperrventile

6 – Gasdruck-Schalter mit Verbindungsstücken

30 – Gasmanometer

3 -- Luft-Gasmikroverhältnis Ventile

3 -- Verbrennungs-Luft-Gebläse

3 -- Hauptgas-Filter

3 -- Hauptgas-Regler

Die Brenner sind für Gebrauch mit natürlichem oder verflüssigtem Erdölgas passend (vom Kunden zu der Zeit des Auftrages bestätigt werden)

Alle Brenner werden mit Standardsicherheitseigenschaften, einschließlich die ausgerüstet, die oben einzeln aufgeführt werden und einwilligen mit lokalen GasSicherheitsvorschriften.

Die Brennerblöcke sind vom castable Material hergestellt, das nominal 80% Tonerde enthält und sind in der Lage, dem regelmäßigen Wärmestoß zu widerstehen, der mit dem Leiten dieser Art des Tests verbunden ist.

Gas-und Luftzufuhr-System

Drei Schlagfans der Luft werden zur Zuluft zum Ofenverbrennungssystem und zu oxydieren die Ofenatmosphäre zur Verfügung gestellt, zum der Feuerprüfnormbedingung Betreffend minimales Sauerstoffniveau zu erfüllen.

Die Fans werden vom Verbrennungsbedienfeld in der Ofenleitstelle bearbeitet.

Alle untereinander verbundenen Luftröhren werden in der Fabrik für Bedienerfreundlichkeit vorfabriziert und angeschlossen auf Standort. Die Fans werden mit der Isolierung von Dämpfern geliefert.

Vor Herstellung wird die Wegewahl aller internen Gasrohrleitung mit Verbindung zum Absperrventil des Hauptgases mit dem Kunden besprochen, um den Plan des Laborgebäudes zusammenzubringen. Das Hauptabsperrventil wird an das Gasversorgungssystem geliefert und angeschlossen.

Das Gas- und Luftzufuhrsystem stimmt mit allen Sicherheitsauflagen im Land überein. Alle Gas- und Luftrohrleitung wird in international vereinbarten Identifizierungsfarben gemalt.

Abluftsystem und Kamin

Ein Abluftsystem wird zur Verfügung gestellt und einen Auszugfan und -kamin umfasst, die leiten, um die Evakuierungsrate von heißen Verbrennungsgasen vom Ofen zum Kamin während eines Tests zu steuern.

Der Abluftventilator ist von der Leitstelle, von einem Schalter aktiviert, der auf automatische oder manuelle Betriebsart eingestellt werden kann.

Alle Abgaskanalisierung zwischen dem Auszugventilator und dem Ofen wird aus vorfabrizierten Stahlprofilen hergestellt und zusammengebaut auf Standort. Die Kanalisierung wird isoliert, um regelmäßiger Heizung zu widerstehen und die abkühlenden Zyklen, die von der Reihenzündung typisch sind, schreiben, feuern Festigkeitsprüfungen ab. Die Außenoberfläche der Kanalisierung wird mit Farbe der hohen Temperatur für Korrosionsschutz gemalt.

Ein Entwurfsveranlasser wird geliefert, um die Abgase zu verdünnen, um die Temperatur der Gase zu verringern, die in den Auszugventilator auf untengenanntem das der Betriebstemperatur des Ventilators führen. Dieser Abgas der niedrigen Temperatur wird dann in den Kamin evakuiert.

Ein Kamin, der einen Innendurchmesser von 950mm und eine minimale Höhe von 3 Metern über dem Höhepunkt des Dachs hat, kann geliefert werden, wenn er durch den Kunden verlangt wird, oder wir können die Zeichnungen an den Kunden liefern, um ihm zu ermöglichen, dieses selbst auf Standort zu konstruieren. Dieser Kamin wird vom Flussstahl hergestellt. Entwarf, freistehend zu sein, müssen Kunde eine Grundlage vorbereiten, die für das Umwerfen wegen der Windlast und der Bodenregelung bestimmt worden ist. Um werden die Versengung zu verhindern oder die Verletzung des Laborpersonals, der Kamin bis zu 3 Metern Höhe isoliert.

Das Zitat für den Entwurf und die Herstellung des Kamins und der Kanalisierung kann zur Verfügung gestellt werden, sobald Informationen über das Laborgebäude verfügbar sind-.

Plattform/Gehweg

Eine komplette Plattform/ein Gehweg werden geliefert, der entworfen ist, um sicheren und bequemen Zugang zu den Betrachtungshäfen und zu aller Instrumentierung zu erlauben, die an den Seiten und an der Rückseite des Ofens in Position gebracht wird. Die Versammlung wird mit passenden Handläufen und Fußleisten versehen, um sichere Anwendung sicherzustellen von den Betreibern und von den Kunden. Die Oberfläche des Gehwegs umfasst Bestimmung für das Minderungsc$gleiten des Personals, das es verwendet.

Platten-Thermometer

Neun Plattenthermometer, wie in den relevanten CEN-Standards spezifiziert werden zur Verfügung gestellt und sind über der Fläche des herausgestellten Bereichs des Exemplars äquidistant. Die Positionen der Thermometer im Ofen werden den Anforderungen der relevanten CEN-Standards gerecht. Die Thermometer sind zu angeschlossen werden fähig, an die computergesteuerte Datenerfassung und das Verladesystem der Daten, zum von Überwachung und von Aufnahme der Ofentemperatur vor und während der Tests zu ermöglichen.

Ofen-Thermoelemente

Neun Ofenthermoelemente, welche die Spezifikation geben lassen in der relevanten IMO-Prüfmethode, werden zur Verfügung gestellt. Vorkehrungen werden, sie in den erforderlichen Positionen durch die hintere Wand des Ofens zu lokalisieren getroffen. Sie werden durch passenden hitzebeständigen Schläuche geschützt, um Verzerrung während der Tests herabzusetzen. Die Thermoelemente werden an die computergesteuerte Datenerfassung und das Verladesystem der Daten angeschlossen, um Überwachung und Aufnahme der Ofentemperatur vor und während der Tests zu ermöglichen.

Instrumentierungs-Verbindungs-Kästen

Ein Instrumentierungsverbindungskasten wird in einem bequemen Standort nah an dem Ofen zur Verfügung gestellt, der Standort, der von der Hitze vom Ofen abgeschirmt wird, um aller Instrumentierung zu ermöglichen, mit minimaler Bemühung angeschlossen zu werden. Der Kasten enthält einzeln nummerierte Verbindungen, die durch mehradriges zu entsprechend nummerierten Verbindungen in der gekennzeichneten Leitstelle verbunden werden, die der Reihe nach an die computergesteuerte Datenerfassung und das Verladesystem der Daten angeschlossen wird, um Überwachung und Aufnahme der Instrumentierung vor, während und nach Tests zu ermöglichen.

Umgebende Temperatur-Thermometer

Ein Thermometer der umgebenden Temperatur für die Überwachung und das Notieren der umgebenden Temperatur des Labors vor und während Tests wird und wird an die computergesteuerte Datenerfassung und das Verladesystem der Daten zur Verfügung gestellt angeschlossen, um Überwachung und Aufnahme der Temperatur vor und während der Tests zu ermöglichen.

Druckmessgeräte

Zwei Druckmessgeräte werden und sind in den passenden Positionen zur Verfügung gestellt, um den Anforderungen der relevanten Standards gerecht zu werden. Die Wandler sind zwischen Positionen, wenn erforderlich beweglich und werden an die computergesteuerte Datenerfassung und das Verladesystem der Daten angeschlossen, um Überwachung und Aufnahme der Ertrag in vorbestimmten Abständen zu ermöglichen.

Sauerstoff-Analysator-klopfende Punkte

Vorkehrungen werden auf dem Ofen für das Probieren und das Messen der Sauerstoffkonzentration in regelmäßigen Abständen während der Feuerfestigkeitsprüfung getroffen.

Eine dauerhafte Probenahmelinie mit Verbindung wird zur Verfügung gestellt, um einem Sauerstoffanalysator zu ermöglichen angeschlossen zu werden, um die Industriegas und das Signal zu probieren, die vom erzeugt werden im Feuertest-Datenverwaltungssystem notiert zu werden und Analysator, auf dem Bildschirm angezeigt worden

Deformations-Messgerät

Ein tragbares Laser-Gerät für das Messen der Ablenkung der Exemplare von ihrer Ausgangsstellung in ihrer Mitte wird zur Verfügung gestellt und es stimmt mit den Anforderungen der relevanten CEN-Standards überein.

Startuhr

Eine Startuhr, die eine große Anzeige hat, die, indem man Personal leicht gesehen werden kann während eines Tests prüft und offenbar auf Fotografien des Exemplars während des Tests sichtbar ist, wird geliefert. Das Gerät wird mit dem Feuer-Festigkeitsprüfungs-Datenverwaltungssystem verbunden, um zu garantieren, dass es zur selben Zeit wie das Kontrollsystem beginnt. Das Gerät ist fähig zum Anzeigen von Gesamtverarbeitungszeit zu dem nächsten zweiten und zu innerhalb 1 zweitem in einer Stunde genau.
