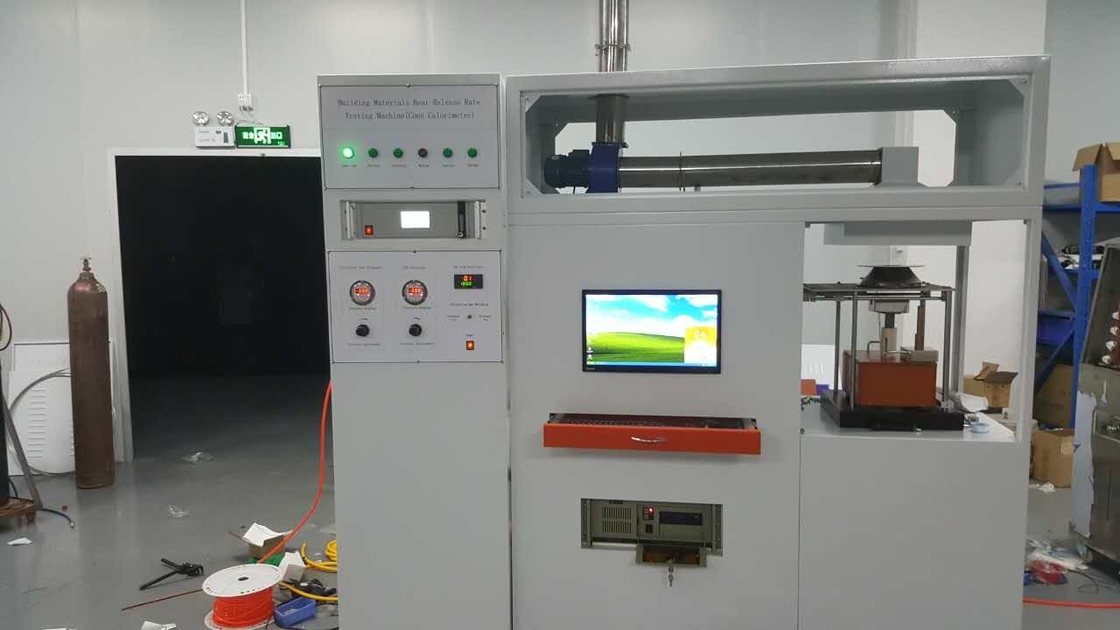

Kegel-Kalorimeter-Hitzentwicklungs-Raten-Entflammbarkeits-Testgerät mit ISO 5660 GB/T 16172

Kegel-Kalorimeter-Hitzentwicklungs-Raten-Entflammbarkeits-Testgerät ISO 5660 GB/T 16172

Beschreibung:

Das Kegel-Kalorimeter ist das bedeutendste Anlagenmaßstabinstrument in der Schussfeldprüfung.

Hitzentwicklung ist das Schlüsselmaß, das erfordert wird, um die Brandentwicklung von Materialien und von Produkten festzusetzen. Traditionsgemäß zu messen ist sehr gewesen schwierig und vor kurzem komplette Prüfung von Einzelteilen (z.B. Möbel) ist möglich gewesen, indem man diese Artikel brannte und die entwickelte Hitze unter Verwendung einer Technik maß, die Sauerstoffentleerungskalorimetrie genannt wird.

Das Kegel-Kalorimeter ist produziert worden, um allen vorhandenen Standards zu entsprechen (einschließlich ISO 5660, ASTM E1354, ASTM E1474, ASTM E1740, ASTM F1550, ASTM D6113, KANN ULC 135 und BS 476-teilige 15) und kann in der modularen Form auch gekauft werden damit jene Labors mit besonderen Interessen wie Hitzentwicklung, Gewichtsverlust, Rauchproduktion, kann etc. die Abschnitte zuerst kaufen, die sie und später weitere Instrumentierung in die gleichen Kabinette erfordern hinzufügen, um ein volles Spezifikationsinstrument abzuschließen. Dieses ist gerade eins der Vorteile des Kegel-Kalorimeters.

Anwendung:

Verbrennungsproduktstrom durch die Sauerstoffkonzentration des Sauerstoffverbrauchs und berechnen die Hitzentwicklungsrate, ist Hitzentwicklungsrate des Materials auch die Materialeigenschaften der Verbrennungsprodukte des Verbrennungsbrenners der wichtigsten Parameter, misst genauer das Material während der Verbrennungshitzentwicklungsrate, denn Vorhersagefeuergefahrverhinderung und feuerverzögernde Behandlung ist extrem wichtig.

Standards:

ISO 5660: Verhalten im Brandfall-Tests -- Hitzentwicklung, Rauchproduktion und Gewichtsverlustrate.

ASTM E1354: Standardprüfmethode für Hitze und sichtbare Rauch-Freigabe-Rate für Materialien und Produkte unter Verwendung eines Sauerstoff-Verbrauchs-Kalorimeters.

BS 476: TEIL 15: Feuerproben auf Baumaterialien und Strukturen. Teil 15: Methode für das Messen der Rate der Hitzentwicklung von Produkten.

GB/T 16172-2007: Prüfmethode für Hitzentwicklungsrate von Baumaterialien

Spezifikation:

1. Kegelförmige leuchtende elektrische Heizung, die zur Heizkraft 5kw fähig ist, Strahlungsintensität: 100kw/m2, ausgerüstet mit drei Thermoelementen, um die Temperatur zu messen.

2. Strahlungsschild, das Nichtwasser ist, kühlte ab, ist bestandener Edelstahl, wenn eine Gesamtstärke nicht 12mm übersteigt.

3. Strahlensteuerung, das System wird richtig abgestimmt, damit sie die Durchschnittstemperatur der Heizungsthermoelemente auf dem Voreinstellungsniveau zu innerhalb ±10℃ beibehält.

4. Gerät, das eine Genauigkeit von 0.1g hat, mit einer Strecke 0~2000g wiegen.

5. Objekttisch, der die Form einer quadratischen Wanne mit einer Eröffnung des mm* (106±1) (106±1) Millimeter an der Spitze hat, und eine Tiefe von (25±1) Millimeter. Der Halter wird aus Edelstahl mit einer Stärke von (2.4±0.15) Millimeter konstruiert.

6. Halterrahmen, wird aus Edelstahl mit einer Stärke von (1.9±0.1) Millimeter, in Form eines Kastens mit einem inneren Maß jeder Seite (111±1) Millimeter und einer Höhe von (54±1) Millimeter konstruiert. Die Öffnung für das Exemplargesicht ist mm* (94.0±0.5) (94.0±0.5) Millimeter.

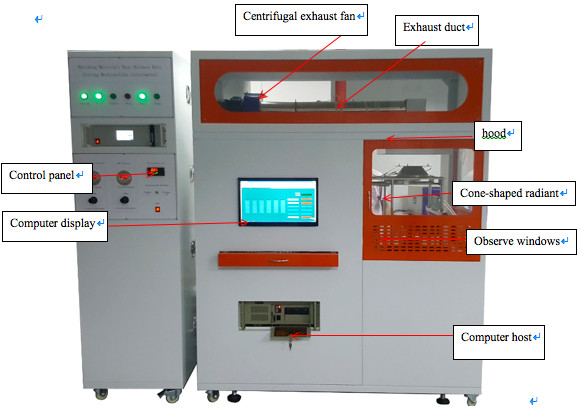

7. Abgassystem, das aus Abluftauslässen eines zentrifugalen Abluftventilators, einer Haube, des Einlasses und für den Ventilator besteht.

8. Gasen Sie Probenahmeapparat, schließt eine Pumpe, einen Filter mit ein, um Eintritt des Rußes, eine kalte Falle zu verhindern, um die meisten der Feuchtigkeit, ein Abblaseeinrichtungssatz zu entfernen, um allen Fluss umzuleiten außer dass erfordert für die Gasanalysatoren, eine weitere Feuchtigkeitsfalle.

9. Zündungstimer, ist zur Aufnahmegesamtverarbeitungszeit zu dem nächsten zweiten fähig und ist zu innen 1 s in 1 H. genau.

10. Sauerstoffmaß:

10,1 Messbereich: 0-25%

10,2, die Signalausgabe: 4-20mA;

10,3, die Antwortzeit: ≤2S;

10,4 umgebende Temperatur: 0-45 ℃;

10,5 relative Luftfeuchtigkeit: <90>

10,6, Linearität: <>

10,7 nullantrieb: 0,05% O2 (eine Woche);

Wiederholbarkeit 10,8: <>

11. Optischer Rauchdichteanalysator, bestehen aus Lichtquelle, Linse, photoelektrisches Element.

12. Datenerfassungs- und Analysesystem, sammeln und notieren Sauerstoffkonzentration, Temperatur, Hitzentwicklungsrate, theremocouples, Hitzerauchrohr-Luftströmungsgeschwindigkeit, Beispielzündzeit und löschen Zeit, Gesamtsauerstoffverbrauch, Masse verlieren Rate, Gesamthitzentwicklung, erzeugte Kurven des Kohlendioxyds aus und erzeugte Kurven des Kohlenmonoxids, alle Verfahrenskurven und Echtzeitdaten, können gedruckt werden und gespeichert werden.

13. Rauchen Sie Prozesssystem, nimmt starke Abgasanlage, die Ausrüstung wird ausgerüstet mit leistungsfähigem Ventilator an; nach Endtest stellen Sie Entwurfsventilator an, um Abgas zu erschöpfen, tun Konzentrationsreinigungsbehandlung, um dem Standard zu entsprechen.

14. Steuern Sie Kammermaß: L700 * W600 * H1920mm

Prüfen Sie Kammermaß: L1680 * W700 * H2410mm

15. Stromversorgung: Gesamtleistung Wechselstroms 380V 50HZ: 6KW.
