Flammen elektronisches leuchtendes IMO Platte ASTM E1317 Verbreitungs-Testgerät ISO 5658-2
Produktdetails:
Herkunftsort: China
Markenname: YUYANG
Zertifizierung: ISO 5658-2, ASTM E 1317, IMO Resolution A. 653(16)
Modellnummer: YYF-047
Zahlung und Versand AGB:
Verpackung Informationen: Sperrholz-Verpackung
Lieferzeit: 15-30 Arbeitstage
Versorgungsmaterial-Fähigkeit: 5 Einheit/Einheiten pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Leistung:: Elektronisch, Wechselstrom 220V, 50/60Hz Konsolen-Größe:: 600 (W)*750 (D)*1,600 (H) Millimeter
Gewicht: 300KG Steuerweise:: Computer
Verpackung Informationen: Sperrholz-Verpackung Werkzeug:: Methan, PC, komprimiertes Gas, camcorde….
Markieren:

FlammenTestgerät

,

Entflammbarkeits-Prüfeinrichtung



Flammen elektronisches leuchtendes IMO Platte ASTM E1317 Verbreitungs-Testgerät ISO 5658-2





I. Produkteinführung:



Die Flammenerweiterungsprüfvorrichtung wurde entwickelt und produziert entsprechend dem Standard ISO5658-2, beim Treffen kodieren die Anforderungen von IMO-ftp Entschließung A. 653(16) und ASTM E 1317.For die Bestimmung der Querflammenausbreitungsleistung der Bauprodukte, Flammenausbreitungsleistung/Flammenverbreitungsgeschwindigkeit kann verwendet werden, um die flammhemmende Leistung von Materialien festzusetzen.

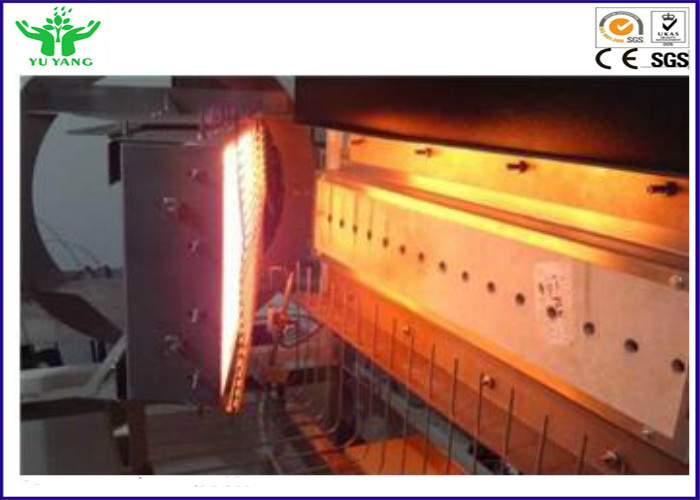

Die Ausrüstung durch das Gasstrahlungs-Wärmestrahlungsbrett, unter Verwendung der importierten Wärmestrommeterkalibrierungs-Strahlungshitze, beleuchtete, indem sie Gasbrennerprobe mischte, um das Material im Falle bestimmter Strahlungsverbrennungswärme zu prüfen; Probe wird den Bereich, in dem der Strahlungsfluß offenbar kalibriert wird, Maß der Zündzeit, Flammenverbreitung und letzter Löschungszeit ausgesetzt. Der Prüfling wird in eine vertikale Position, angrenzendes leuchtendes Gremium, Aussetzung zu den Bereichen mit klarer Kalibrierung des leuchtenden Flusses gelegt. Der Zündfunke ist zum Prüfling nah, aber tritt nicht mit dem Prüfling, das heiße Ende der Probe wird angezündet durch ein Verdampfungsgas auf der Oberfläche, nach Zündung, Aufzeichnung die Entwicklung der Flamme vorwärts in Verbindung und notiert die Zeit, als die Vorwärts Flamme auf der Oberfläche der Probe zu jedem Kalibrierungsabstand gebrannt wird. Dann umfassen Testmaterialien die Zündungshitze, ununterbrochene Verbrennungswärme, kritische Strömungsgeschwindigkeit, durchschnittliche Hitze der ununterbrochenen Verbrennung, Gesamthitzentwicklungsquantität und andere in Verbindung stehende Parameter.





2. Standards:



ISO 5658-2: Flammenausbreitung, Teil 2: Umfang der Flamme verbreitet auf der Seite des Bauprodukts.

GB/T 28752-2012: horizontale ausgebreitete Prüfmethode für Flamme auf vertikaler Oberfläche.

IMO-ftp-Code-Entschließung A. 653(16): Antrag für EntflammbarkeitsTestverfahren für die Schutzwand-, Decken- und Plattformmaterialien (optional)

ASTM E 1317: Standardprüfmethode für Entflammbarkeit von Schiffsoberflächenbeschichtungen.





3. Strukturelle Eigenschaften.

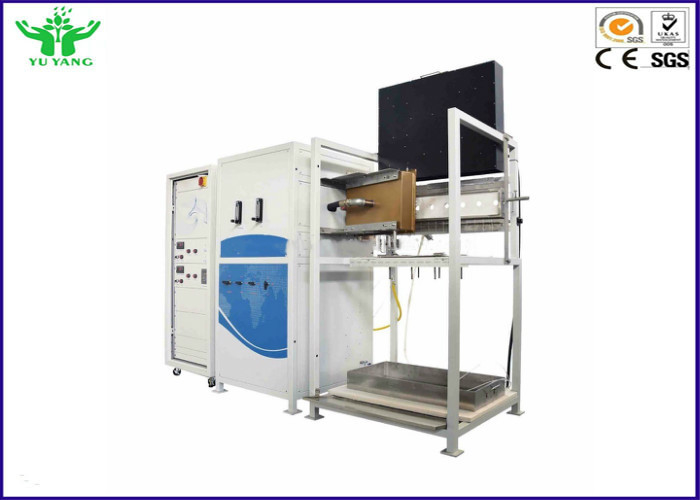

3.1. Kofferaufbau wird vom Edelstahl gemacht, schön und korrosionsbeständig; einfach, aufzuräumen; Großrechner: besteht aus zwei unabhängigen Teilen: Brennerrahmen und -probe stützen Rahmen. Die zwei Teile werden zusammen weggelaufen, und es gibt die Bolzen, zum für mechanische Anpassung flexibel zu sein.

3,2 ist Mittelhöhe der leuchtenden Platte (1200±100) Millimeter, leuchtende Plattenstrahlungsoberfläche und Oberfläche vor (15 ± 3)°, kann einstellen

3,3 ist Strahlungsbrettgröße 480mm x 280mm, gemacht von den porösen refraktären Keramikfliesen; die Strahlungsintensität kann über 62kw/m2, Oberflächentemperatur erreichen von ℃ ungefähr 750.

3,4 Brenner: (200 + 10) keramisches Rohr langen doppelten Lochs Millimeters, Innendurchmesser 6 Millimeter, jeder Längslochdurchmesser ist 6mm, mit Propan und Luftströmungsmeter, justierbare kleine Flammenhöhe, die Standard (230 + 20) hohen Flammenanforderungen Millimeters zu erzielen.

3,5 Beobachtung waagerecht ausgerichtet: es ist einfach für Benutzer, die Flammenverbreitung zu beobachten; gemacht vom Edelstahl, überspannen horizontale und vertikale Richtungseinstellung, 50 Millimeter;

3,6 ausgerüstet mit dem Beispielinstallationsführer, gemacht vom Edelstahl. Hitze und Korrosionsbeständigkeit; Die Probe ist als herausziehbare Art installiert;

3,7 Zuschauer: Mit justierbarem Betrachtungsspiegel des Winkels (750mm x 120mm), während des Tests, die Flammenverbreitungsrate ausgerüstet kann durch Glasspiegel und Beispielrührstange beobachtet werden und kann durch Fußschalter automatisch notiert werden.

3,8 Mustergröße: 808mm Länge und 250mm breit. Gemacht von der starken (3 + 0,2) Millimeter-Edelstahlplatte.

3,9 Beispielkamin, 1, wird er vom Edelstahlblech mit einer Stärke von 0,5 ±0.05mm gemacht. Gas und Kamin asphaltieren Ausgleichsthermoelement.

3,10 Kalibrierungsplatte: Länge (795 + 1) Millimeter, breiter Millimeter, dick (25±2) nicht brennbares Brett Millimeters. Trockendichte (950 ±100) kg/m3.There sind 8 Löcher mit einem Durchmesser von 25mm, und der Lochabstand ist 100mm + 1mm;

3,11 Rückenbrett und Positionierungsplatte: Die hintere Platte ist 800mm, die lang sind und breites 155mm, starkes (12.5±3) nicht brennbares Brett Millimeters, die Trockendichte (950 ±100) kg/m3, Plattenmaterial in Position bringend ist das selbe wie die hintere Platte, Breite (25± 2) Millimeter.





4. Wärmestrahlungssystem:



4,1 Strahlungsplattentemperaturbegrenzer: verhindern Sie, dass die Flamme hinter der Heizkörperplatte sich dreht, überprüfen Sie die interne Temperatur der Heizkörperplatte, und schneiden Sie automatisch das GasMagnetventil im Falle des Flammenstroms ab.

4,2 wird die Strahlungsplatte am Wärmestrom des Exemplars angewendet, und die Steigung verringert sich entlang die Länge des Exemplars. Der Ausgangspunkt ist 50KW/m2, und das Ende ist 1.5kw/m2.

4,3 importierten Vereinigte Staaten die MEDTHERM-Steckerart (Schmidt-Boelter) thermoelektrisches Reaktorwärmestrommeter, Messbereich von 80KW/m2, wassergekühltes Wärmestrommeter. Großes nichtlineares plus oder minus 2%; Wiederholbarkeit plus oder minus 0,5%;

4,4 Gasversorgung: ausgerüstet mit dem Druckminderventil, nullDruckventil, Ventil, Magnetventil und Mischer, die Mischung der guten Luft und Gas zur leuchtenden Platte mildernd.

4,5 wird eine poröse Kalibrierungsplatte zur Verfügung gestellt und ein gleitendes Wärmestrommeter wird benutzt, um zu ermitteln, ob der leuchtende Fluss die Standardbedingungen erfüllt.





5. Kontrollsystem:



5,1 ist Flammenlänge der Zündquelle 230 plus, oder minus 20mm, ist der Propanfluß 0.4l /s, und die Luftströmung ist 1.0l /min.

5,2 Quellgasfluß: Gas kann Methan, Erdgas, Propan sein, ist Strömungsgeschwindigkeit größer als 1.0l /s, und das Flusskontrollsystem ist kleiner als 1% zwischen 0.5L/s~ 1.5l /s.

5,3 ist Luftströmung größer als 9.0L/s, und der Fehler des Flusskontrollsystems ist kleiner als 1% zwischen 5L/s~15L/s, und die Luftrohrleitung enthält den Filter.

5,4 importierter Markendruckregler und Manometer, genaue Steuerung des Gasdrucks;

5,5 kann alle leuchtende explosionssichere Plattenverbrennungs-Kontrollsystemsicherheit, Rückschlagventil, das GasMagnetventil Gasrückkehr verhindern;

5,6 kann die Kamera den Prüfungsprozeß in einem Programm beobachten und speichern.

5,7 19" Analyserahmen kann Flammenverbreitungsrate, kritische Strömungsgeschwindigkeit und Hitzentwicklungsrate messen.

5,8 kann Datenerfassungssystem das Bild von Flammenverbreitungslängen- und -verbrennungseigenschaften speichern.

5,9 wird Strahlungsplatten-Brennersystem völlig, mit Funkenzündung automatisiert und Sicherheitsschloß, alle Kontrollsysteme sind explosionssicher;

5,10 lässt IMO alle Kalibrierung, Prüfung, Testergebnisse Druck (IMO, ISO) einfachere sein (optional);

5,11 Standardschaltschrank, intelligentes Kontrollsystem des Computers +Labview; Die Schnittstelle ist freundlicher und der Test ist intelligenter.



Energie: Elektronisch, Wechselstrom 220V, 50/60Hz
Konsolen-Größe: 600 (W)*750 (D)*1,600 (H) Millimeter
Gewicht 300KG
Steuerweise: Computer
Verpackendetails Sperrholz-Verpackung
Werkzeug: Methan, PC, komprimiertes Gas, camcorde….



Flammen elektronisches leuchtendes IMO Platte ASTM E1317 Verbreitungs-Testgerät ISO 5658-2 0Flammen elektronisches leuchtendes IMO Platte ASTM E1317 Verbreitungs-Testgerät ISO 5658-2 1
