500W Kohlengrube-Draht-und Kabelbrand-brennendes Testgerät withMT386 MT318

500W Kohlengrube-Draht-und Kabelbrand-brennendes Testgerät mit MT386 MT318

Verwendung:

Brennende Prüfvorrichtung der Kohlengrube-Kabellast ist Kabels der Kohlengrube M.Ü.s 386-2011 „Prüfmethode und Bestimmungsregel für Flamme Retardancy des flammhemmenden“ zum Standard entworfen. Sie wird verwendet, um die Verbrennungseigenschaften von M.Ü. 818-2009 „Kohlengrube-Kabel“ unter Überladungsüberladung zu prüfen.

Struktur:

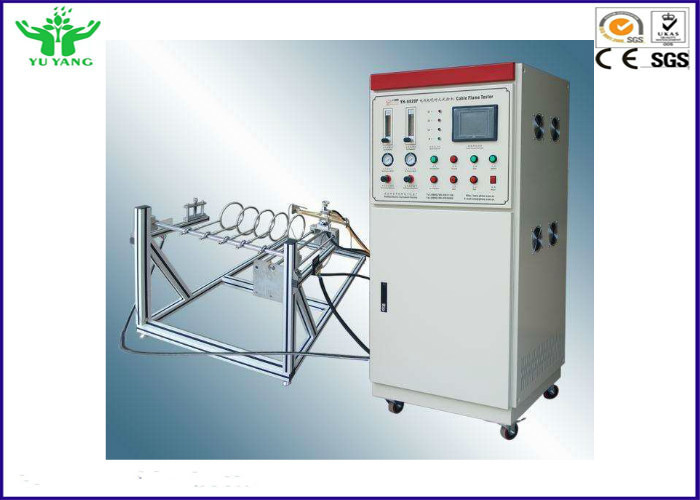

1. Steuern Sie die Kammer, ausgerüstet mit Energiequelle und Thermometer, der 50 Hz und mehr als 5 mal den Nennstrom des geprüften Teils ausgeben kann, und es können Machtkern durch das Thermoelement auch messen, das am Probekörper angebracht wird. Die Temperaturspanne des Thermometers ist 0~1200°C, und Genauigkeit ist Niveau 1.

2. Verbrennungskammer: Der Verbrennungskasten wird unter die Auspuffhaube gesetzt oder ausgerüstet mit einem Rauchabführungsventilator. Der Kasten wird mit zwei Sätzen Metallunterstützungen und Standardmethanfackeln ausgerüstet. Das Fackelmaterial ist Messing H62. Der Brennstoff für die Fackel ist Erdgas oder synthetisches Methan.

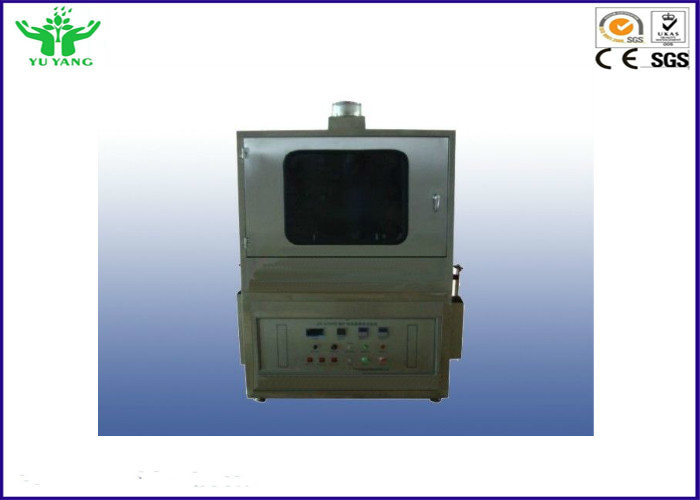

Verbrennungskammer:

1. Gesamtgröße: L1100*W525*H1300mm

2. Verbrennungskammer: L1100*W525*H400mm, Volumen ≥0.5 m3

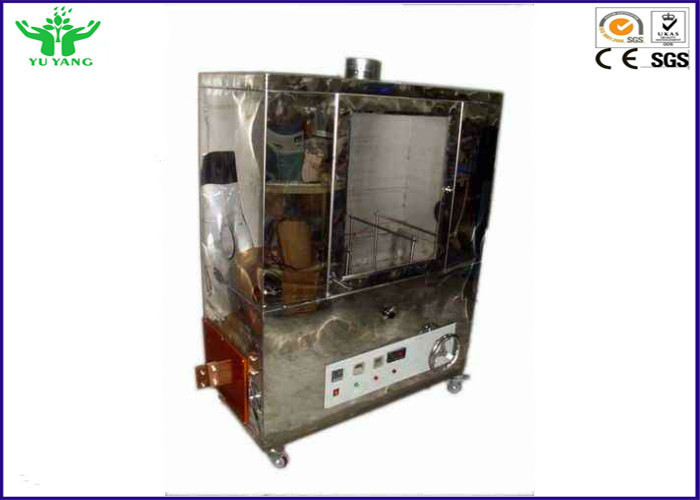

3. Die Kammer wird durch werkzeugmaschinen, Kreisbogen verarbeitet. Das hochwertige Material des Edelstahls SUS304 hat die Eigenschaften der Schönheit, rostfrei und rostfest.

4. Es gibt ein starkes Auspuffrauchsystem an der Spitze des Kastens. Wenn der Test abgeschlossen wird, kann der Abgas zur Außenseite entladen werden; während des Tests ist das System geschlossen.

5. Öffnen Sie eine 120 Millimeter-Öffnung bei 310 Millimeter von der Unterseite des Kabinetts auf beiden Seiten vom Kabinett, um die Beispiellast zu führen.

6. Die Front der Testkammer wird mit einem ausgeglichenen Glasbeobachtungsfenster, das während des Tests versiegelt werden kann versehen, um die Beobachtung des Tests zu erleichtern.

Standards:

M.Ü. 318

Kabel M.Ü.s 818,9 für Kohlengrube. Teil 9: Helle bewegliche Flachkabel für Kohlengrube der Nennspannung 0.3/0.5kV

Brenner:

1. Unser unabhängig erforschtes und entwickeltes Material ist Messingfackel H62, die völlig die Bedingungen von MT386-2011 erfüllt.

2. Standardenergie: 500W.

3. Feuerdüsendurchmesser: ± 0.03mm, Düsenlänge ¢ 0,90: ± 1,60 0.05mm, Düsenhöhe vom Lufteinlauf 102mm, innerer Durchmesser ¢ 9.5mm des Feuerlöschschlauchs.

4. Winkel des Brenners: 90° vertikal (Längsachse wird im vertikalen Flugzeug gehalten und einen Winkel von 90° mit der vertikalen Richtung schafft), justierbar, vom Lufteintritt, interne Flamme 70~80mm, externe Flamme 115~135mm, justierbar.

5. Gas: Methan/Gas (Reinheit mehr als 98%, bestätigt durch das Lieferantenzertifikat), Heizwert von 998 Fuß B.t.u. (britische Wärmeeinheit) /cubic. 37,1 Mega- Joule pro Kubikmeter. (Benutzer-geliefert)

Temperaturmessungssystem:

1. K-artiges Thermoelement des Importes, mit 1.0mm Durchmesser-Edelstahlrohr als Jacke.

2. Die intelligente PID-Temperaturüberwachungstabelle bringt das K-artige Thermoelement zusammen und liest 0~999.9°C

Entscheidungsregel:

1. Wenn die Brandzeit kleiner ist, als 4 Minuten und die Länge der Verkohlung kleiner als 15 cm ist, ist der Test des Exemplars annehmbar.

2. Unter der Lastsbedingung wenn es einen Sekundärdurchlauf in der Summe von drei Tests gibt, wird er beurteilt, wie annehmbar.
