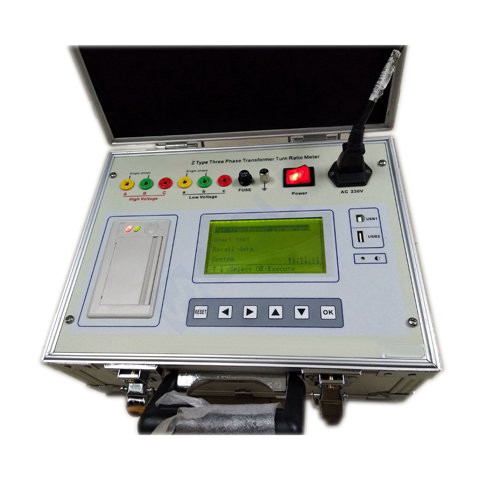

Z-Art Transformator dreht Verhältnis-Meter 7kg 1 - 10000 Verhältnis-Messbereich

Transformator dreht Verhältnis-Prüfvorrichtung für z-Art Transformator

I. Introduction:

TTR-1 Tansformer Art der Drehungsverhältnis-Prüfvorrichtung z ist besonders für Drehstromtransformator im Stromnetz, besonders für Transformator der Art z-Wicklung und andere Transformatoren bestimmt, deren Nulllastsstrom verhältnismäßig hoch ist.
Die transfomer Drehungs-Verhältnisprüfvorrichtung hat breite Versuchsanlage, schnelle Prüfungsgeschwindigkeit, vorteilhafte Wiederholbarkeit, flexible Datenverarbeitung, bequeme Verbindung, kompletten Schutz, das einfache Lernen und bequeme Bedienung.

II.Main-Eigenschaften

1, das dieses Verhältnisprüfvorrichtung dreht, ist auf die Transformatoren anwendbar, die in z-Art angeschlossen werden.
2 zwei Ausgangsspannungen sind optional und auf Transformator anwendbar, dessen Nulllastsstrom verhältnismäßig hoch ist.
3 dieser TTR-Testsatz hat breite Versuchsanlage und das höchste Umwandlungsverhältnis erreicht möglicherweise 10000.
4 berechnen Sie automatisch Hahnposition.
5 schnelle Geschwindigkeit, die nur 18 Sekunden für Dreiphasen ist
Vorteilhafte Wiederholbarkeit 6.
7 sparen Sie automatisch 99 Daten höchstens.
Flexible Datenverarbeitung 8, einschließlich Wiederherstellung, Druck, Übertragung auf U-Scheibe, Löschung und Antriebskraft zum PC-Computer für die Prüfung.
9 haben Sie Transformatorkurzschlusssicherungs- und interturn Kurzschlusssicherungsfunktionen. Im Falle des Kurzschlusses wird relevante Information auf dem LCD-Bildschirm in den Charakteren angezeigt.
10 der obere Computer konnten den ganzen Prüfungsprozeß, Abwehrdaten steuern.
11 Struction das Handbuch wird zur Prüfvorrichtung befestigt und stellt Bequemlichkeit für Benutzer bereit.
12 die ttr Drehungs-Verhältnisprüfvorrichtung ist klein und ist ein wenig größeres als ein Stück Papier A4.
13 die Transformatordrehungs-Verhältnisprüfvorrichtung ist Licht und sein Gewicht ist nur 6.9kg.

III. Spezifikationen:

1	Produkt-Name	Transformator dreht Verhältnis-Prüfvorrichtung für z-Art Transformator
2	Umwandlungsverhältnis-Prüfungsgenauigkeit	Klasse 0,2 (180V: 0.8~1000) Klasse 0,5 (180V: 1000~10000) Klasse 0,2 (10V: 0.8~200)
3	Gruppenmaß	1-12
4	Umwandlungsverhältnisentschließung	0,0001
5	Stromversorgung	230V±10%, 50HZ±1Hz
6	Halten Sie Temperatur instand	-20℃~40℃
7	Relative Luftfeuchtigkeit	≤85%, keine Kondensation
8	Gesamtgröße	325mm×278mm×188 Millimeter
9	Gewicht	7kg
