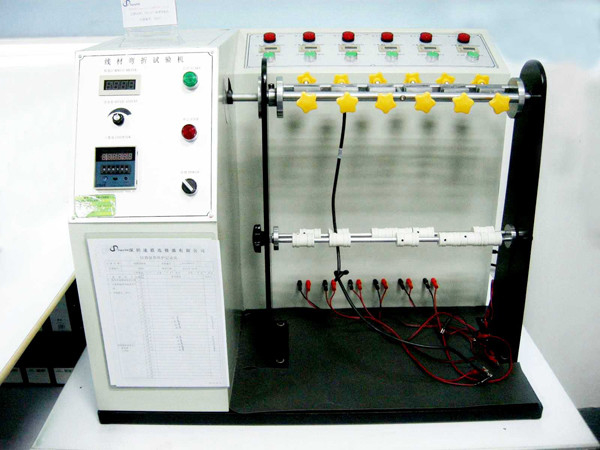

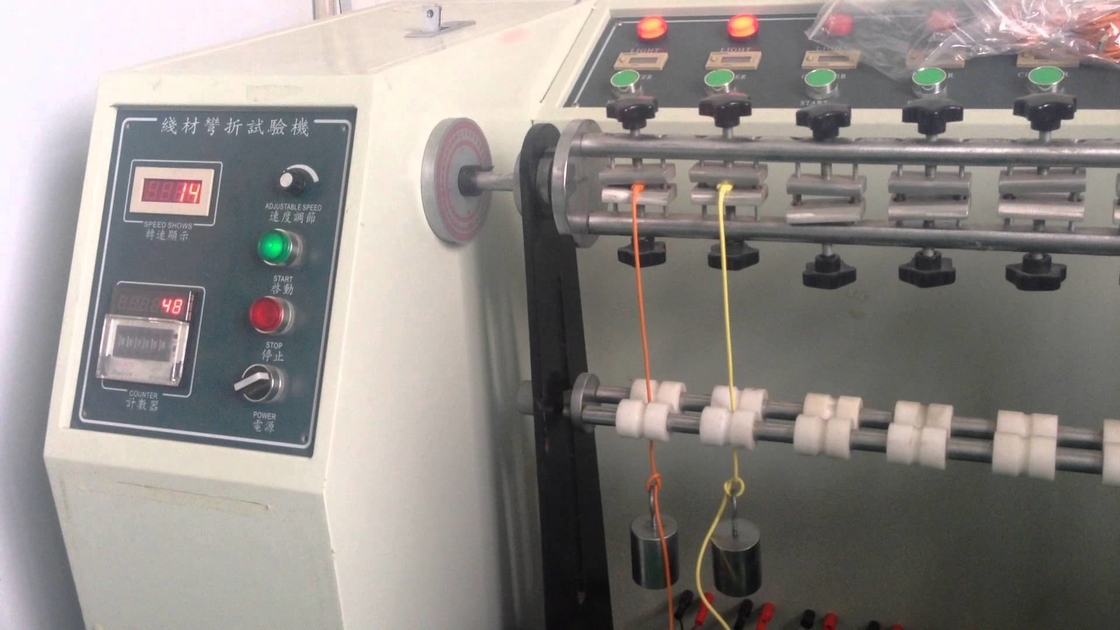

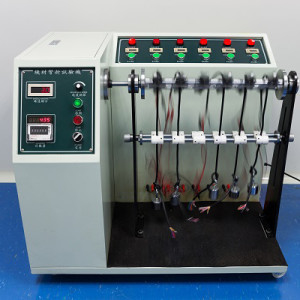

6 Stations-Draht-Testgerät für Roboter-Kabel-Biegeversuch Cria 0003,2

Roboter-Kabel-verbiegendes Testgerät, 6 Draht-Testgerät der Stations-CRIA 0003,2

Anwendung:

Das verbiegende Testgerät des Roboterkabels passt sich an TUV, Vde und UL an. Es kann verwendet werden, um das Verbiegen des Roboterkabels, des Flachkabels, des verbiegenden Flachkabels, der Widerstandankerkette, der Kettenbiegung und des hohen Flachkabels zu prüfen. Die Maschine ist eine Sechsstationsstruktur, die hauptsächlich für wiederholten Biegeversuch von Metalldrahtmaterialien benutzt wird, könnte des Metalldrahts der Lagerplastikdeformation und -defekte während des wiederholten Biegeversuchs ermitteln die Leistung.

Standard:

CRIA 0003.2-2016" spezielles Kabelteil 2 des Industrieroboters: Prüfmethode“

Eigenschaften:

1. Hauptteile: einzelner Chipmikrocomputer, Notenbildschirmanzeige/Steuerung;

2. Parametereinstellung: Maschinensteuerparameter;

3. Testbedingungen: prüfen Sie Geschwindigkeit, Testfrequenz, Testwinkel, Steuerzustand, etc.

4. Testüberwachung: gegenwärtiger Ausrüstungsoperationszustand, wie tatsächliche Zahl und Geschwindigkeit des Kabelverbiegens, des etc.

5. Unüberwacht: Gerät kann den Fluss der Probe automatisch bestimmen, indem es die Schleife der Probe überwacht, und stoppt automatisch, wenn der Stromkreis defekt ist.

6. Spezielle Befestigung: zu den Radius von Biegung durch die Justage der verbiegenden Biegungsrolle mit verschiedenen Drahtlinien justieren.

7. Die Maschineneigenschaften: LCD+ sondern Chipmaschine + -motor, die Getriebeteile werden alle importiert aus der Originalware aus und glatt laufen, das Hoch, das Genauigkeit, das lange Leben in Position bringt, lärmarm;

8. Die on-line-Messpunkte werden in sechs Gruppen, jede mit sechs Paaren Schnittstellen unterteilt, die durch 36 Paare Drähte überwacht werden können.

Parameter:

Prüfstand: Station 6;

Prüfmethode: das obere Ende ist örtlich festgelegt und das unterere Ende, das Gewicht hochzieht. Die Probe wird mit freier verbiegender Rotationsbiegung verbogen.

Beispieldurchmesser: 0,3 | 15 Millimeter Ф;

Verbiegende Biegungsrollenachse: Ф 15, 20, 30, 40 Ф, 50 Millimeter Ф austauschbar;

Beispielgeschwindigkeit: 0 | 45mal/kann Minute justiert werden (Anmerkung: der Prüfzyklus als aus vier Schritten, nämlich als ° herum 180 hin und her bestehen a);

Biegewinkel: + ist ° 90, von der linken Seite (Anfang) rechts (Ende) ° 180;

Der Abstand zwischen Gewichtsgewichten und Biegestellen: 50-150mm können justiert werden;

Steuermodus: Touch Screen Steuerung;

Hauptteilteil: Stahl der hohen Qualität 45# und Aluminiumstruktur;

Energie und Getriebe: Motor, roher industrieller synchroner Gurt und synchrones Rad;

Prüfen Sie Biegestellebiegungsrollenachse: Stahl der hohen Qualität 45#, Oberflächenchrombehandlung;

Die on-line-Messpunkte werden in sechs Gruppen mit sechs Paaren Schnittstellen für jede Gruppe unterteilt, die 36 Paare Drähte gleichzeitig treffen kann, und die Messpunkte sind 72 Punkte.

Leistungsstärke: 0.75kw;

Energie: 220v50/60Hz 10A;

Maschinengröße: W1850*D800*H1700mm (einschließlich Fußradhöhe).
