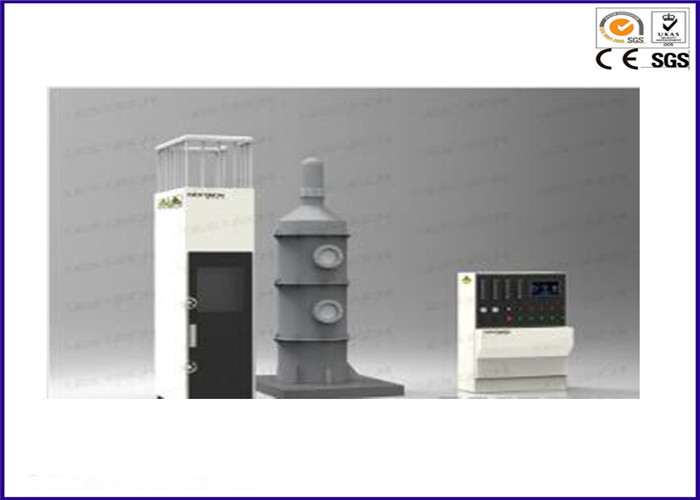

Gebündeltes Kabel-Entflammbarkeits-Testgerät, Entflammbarkeits-Test-Kammer Iecs 60332-3-10

PLC steuern gebündelte Kabel-vertikale Entflammbarkeits-Prüfvorrichtung mit Iec 60332-3-10

Produkte:

Gebündelte Kabel-vertikale Flammen-Verbreitungs-Prüfmaschine ist entworfene Übereinstimmung mit den relevanten Bestimmungen des Standards UL1685, GB18380.3 über Draht und der brennenden Testbedingungen des Kabels. Und Treffung Iec 60332-3-10, KS C Iec 60332-3-21 | 25 (A | Standards der Klasse D).
Gebündelte Kabel-vertikale Flammen-Verbreitungs-Prüfvorrichtung ist eine Ausrüstung, die verwendete, um die vertikale Installation eines gebündelten Kabels oder des Lichtleiterkabels zu prüfen, um das vertikale Verbreiten der Flamme unter den spezifizierten Bedingungen zu unterdrücken, ist die notwendige Ausrüstung für Stromkabel, Steuerseile und brennenden Test des Lichtwellenleiterbündels. Darüber hinaus wenn der Prüfvorrichtungsbrenner von 20 Grad justieren, kann sie durch IEEE erzielt werden 383 (IEEE 1202) Prüfnormen. Diese Prüfvorrichtung kann mit Hitzentwicklungsinstrument ausgerüstet werden konfigurieren Hafen, mit dem Gasanalysator kann die Werte der thermischen Macht wie HRR (Hitzentwicklungsrate), SPR (Rauchgenerationsrate) und so weiter messen.


Die Erfahrung des Benutzers:

1, diese Prüfvorrichtung entwarf mit hoher Intelligenz und einfach zu benützen;
2, mit Berufsindustriedesign, schönem Auftritt und angemessenem Plan;
3, diese Ausrüstung ist Präzision, Sicherheit und Stabilität;
4, mit Mikrocomputerkontrollsystem, intelligenter Prüfungsprozeß, kein Bedarf, manuell Zeit festzusetzen.
5, Orrosion-beständiges Edelstahltestkabinett;

Standards:

UL1685, IEC 60332-3-10, EN 50399

Hauptmerkmale:

1, das Maß des Edelstahltestkastens ist 1,000±100 (W) x2,000±100 (D) x4,000±100 (H) Millimeter. Innenoberfläche des Falles ist höher als der Boden und die Rückseite, die mit Isoliermaterial umfasst wird;
2, ausgerüstet mit einer Edelstahlleiter, in Übereinstimmung mit den Anforderungen von GB/T18380.31;
3, Ersatzhalter des beispiel 2;
4, Leitern werden vom Edelstahl gemacht, korrosionsbeständig und einfach zu säubern;
5, im untereren Teil des Kabinetts, gibt es einen Lufteinlauf, den Maß 800±20 ist (W)×400±10 (D), in der Position von 150+10mm in der Front des Kastens.
6, dort wird einer Art Thermoelementen Durchmessers 2mm K innerhalb des Testkastens angebracht;
7, die Luftströmung innerhalb des Verbrennungsofens können an (5000 ± 500) l/min stabil gesteuert werden.

Verbrennungs-Systeme:

1, der Brenner: Gurtart PropanGasbrennergröße von 257mm × 4.5mm und Öffnen von insgesamt 242 Löchern, die in 3 Linien von 81,80,81 vereinbarten, der Lochdurchmesser ist

1.35mm, der Abstand zwischen den Löchern ist 3,2 Millimeter;
2, ausgerüstet mit HochpräzisionsKugelventil, um das Gas weg zu steuern;
3, zwei Strömungsmesser: Luftströmungsmesser und Gasdurchflussmesser und Regelventil;
4, die Front der Verbrennungsprüfvorrichtung wird mit einem Flammenendrohr versehen, um das Propangas am Mildern zu verhindern, dadurch sicherstellt man die maximale Sicherheit der Probe.
5, Verbrennungswinkel: horizontal; automatische Zündeinrichtung; (20 Grad justierbar ist optional).
6, der Brenner können den Gas- und Luftausgleichsprozeß durch Computerprogramm automatisch kompensieren, während viele traditionellen Systeme diesen Einfluss vernachlässigt haben.

Kontrollsysteme:

1, PLC mit großem Kontrollsystem des Bildschirm-;
2, diese Prüfvorrichtung können automatische Zündung und automatisches TIMING, Zeitenfolge 999min und Präzision 1s;
3, experimentelle Daten wird automatisch, freie Untersuchung gespeichert;
4, mit 40 Minuten und 1-Stunden-TIMING-Anzeigenfunktion;
5, die Exemplarberge werden durch elektrischen Kran angehoben.

Apparateparameter:

1, die Größe des Testkastens ist 1,000±100 (W) x2,000±100 (D) x4,000±100 (H) Millimeter;
2, die Anemometergenauigkeit ist 0.1m/s;
3, die Luftquellanemometerstrecke ist- 8000L/min; Ausgangwinde ist (5000 ± 500) l/min können justiert werden;
4, Gas: 95% Reinheit des technischen Gradpropans (Kunde);
5, die GasSteuerung des Datenflusses: Unter 100kpa 20 ºC Zustände;
6, die Verbrennungsgasversorgung: Propan (oder LPG).

Spezifikation:
