Feuer-Prüfvorrichtungs-kritischer leuchtender Fluss ISO 9239-1 ASTM E648 mit einer Strahlungswärme-Energie-Quelle
Beschreibung:

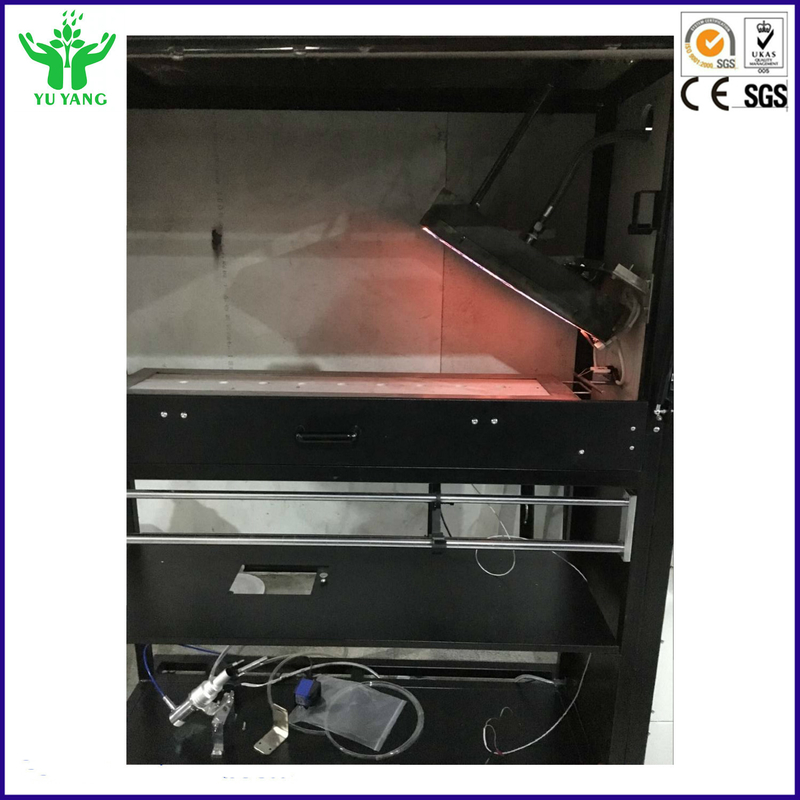

FUSSBODEN DES LEUCHTENDEN PLATTEN-TESTS (KRITISCHER LEUCHTENDER FLUSS), ASTM E 648, NFPA 253, FED.- STD.Nr. 372, NBSIR 75-950: Der Boden-leuchtende Plattenapparat bezieht einen horizontal angebrachten Fußbodenbelag Prüfling mit ein, der Strahlungsenergie von einer Gasluft getankten leuchtenden Platte empfängt, die über ein Ende der Probe angebracht wird und schräg von 30o geneigt ist. Die leuchtende Platte erzeugt ein Profil des leuchtenden Flusses entlang der Länge der Probe, die von einem Maximum von 1,1 W/cm2 sofort unter der Platte bis zu ungefähr 0,1 W/cm2 am Ende des Prüflings reicht. Ein Gaszündbrenner wird benutzt, um die Zündung in der Probe einzuleiten. Der Abstand, den das Bodenbelagsystem zur Auslöschung brennt, wird in Watt pro Quadratzentimeter (W/cm2) umgewandelt und wird als kritischer leuchtender Fluss (CRF) berichtet. Dieses ist die minimale Strahlungsenergie, die ein Feuer Flammenausbreitung im Bodenbelagsystem stützen muss. In diesem Test zeigt eine höhere Zahl ein flammhemmenderes System an; d.h. ist 0,45 W/cm2 besser als 0,22 mit cm2.
Standard:
GB/T11785 „Bodenbelagverbrennungs-Leistungsmessung - eine Strahlungswärmequelle“
ISO9239-1: 2002 „Verbrennungsleistung Teil 1 ausbreitend wird die Verbrennungsleistung bestimmt mit Strahlungswärmeressource“
ASTM E648: Standardprüfmethode für kritischen leuchtenden Fluss von Fußbodenbedeckungs-Systemen unter Verwendung einer Strahlungswärme
ASTM E970: Standardprüfmethode für kritischen leuchtenden Fluss der herausgestellten Dachboden-Boden-Isolierung unter Verwendung einer Strahlungswärme-Energie-Quelle
NFPA 253: Standardprüfmethode für kritischen leuchtenden Fluss von Fußbodenbelag--Systemen unter Verwendung einer Strahlungswärme-Energie-Quelle
Parameter:
1. Stromversorgung: Wechselstrom 220V, 50HZ;
2. Gesamtleistung: 2KW;
3. Timer: TIMING-Genauigkeit < 1s="">
4. Hitzeflussmessbereich: (0-15) Kilowatt/m2;
5. Hitzeflussmetergenauigkeit: ± 0.2Kw/m2;
6. Hitzeflussmetergenauigkeit: <>
7. Wärmestrahlungstemperaturmessungsstrecke: 400-600 ℃, Genauigkeit ± 0,5 ℃;
8. Temperaturfehler des schwarzen Körpers: ± 5 ℃;
9. Auspuffgeschwindigkeit: (2,5 ± 0,2) m/s;
10. Auspuffkapazität: (39-85) m3/Minute;

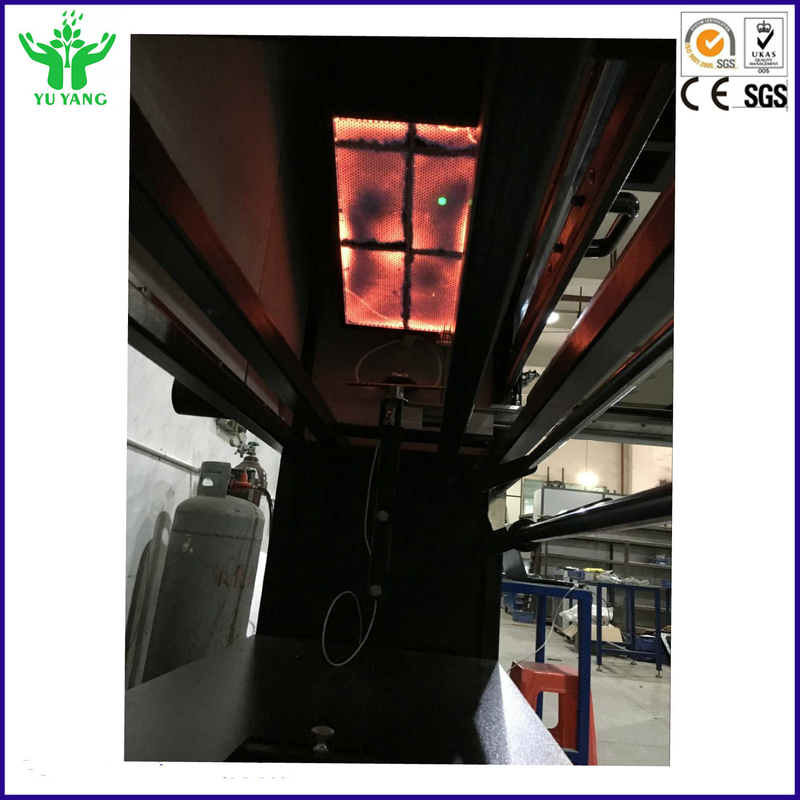

11. Poröse refraktäre leuchtende Plattengröße: 300mm × 450mm, Fähigkeit ungefähr 900 ℃ hoher Temperatur;
12. Thermoelement: Umhülltes Thermoelement k-Durchmessers Edelstahl von 3.2mm;
13. Hitzeflussverteilungsanforderungen: bei 200mm: (9,1 ± 0,4) Kilowatt/m2;
bei 400mm: (5,0 ± 0,4) Kilowatt/m2;
bei 600mm: (2,4 ± 0,2) Kilowatt/m2;
14. Verbrennungsgase: Propan (Kunde);
15. Verbrennungsgas-Strömungsgeschwindigkeit: (0,026 ± 0,002) L/S;
16. Verbrennungsbrenner: innerer Durchmesser ¢ 6mm, Brennerrohr des Außendurchmessers ¢ 10mm schlug 35 Loch ¢ 0.7mm;
17. Flammenhöhe: 60 | 120mm justierbar;
18. Zündsystem: elektronische Hochspannungszündung;
19. Starke Abgasanlage: Diese Maschine wird mit einem leistungsfähigen Abluftventilator, wenn der Test abgeschlossen wird, das System beginnt den Abluftventilatorauspuff draußen ausgerüstet.
Spezifikation:

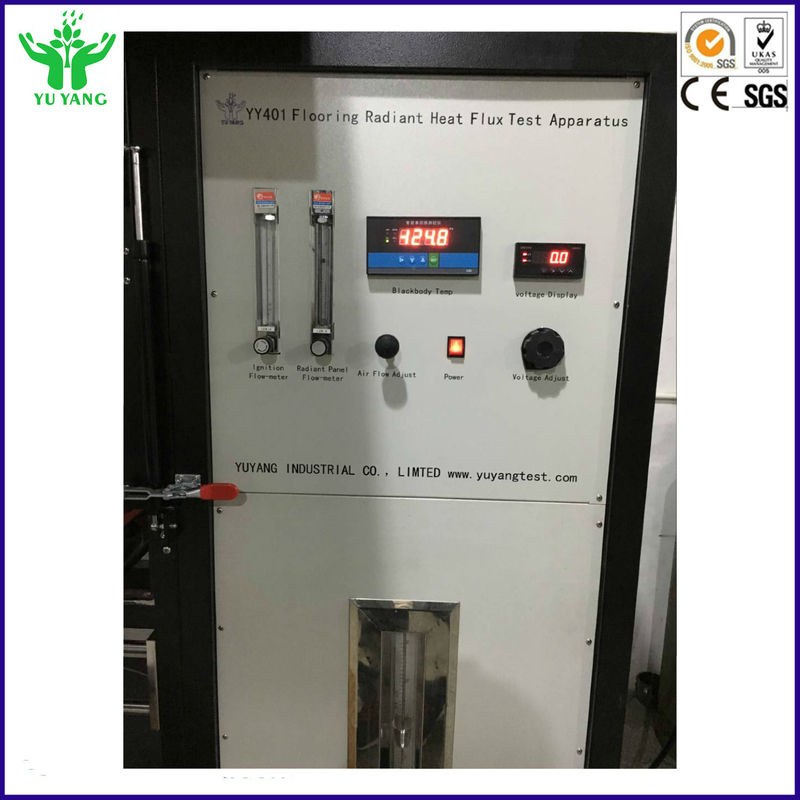

1. Der Apparat wird von der Verbrennungskammer und vom Schaltkasten hergestellt;
2. Verbrennungskammergröße: L1420 * W1200 * H2300 (Millimeter);
3. Entwurfsmaß: L2530*W1270*H2700mm (einschließlich elektrisches Kabinett);
4. Schaltkasten-/Verbrennungskammermaterial: hohe Qualität (t = 1.2mm) 304 ist Edelstahl, maschinell bearbeitender CNC, kreisförmige nette Form;
5. Lötlampe: gemacht durch unsere Firma, Material des Edelstahls 304, in vollständiger Übereinstimmung mit Standards GB/T11785;
6. Andere mechanische Teile werden von Edelstahl 304 oder vom materiellen stärkeren Überzug A3 gemacht, rostfest und vom Rost.
