Horizontales Feuer-Testgerät BS 476-teilige 20 des großen Umfangs für Brandfall

Feuer-Testgerät-horizontale Feuerfestigkeits-Prüfvorrichtung 20 großen Umfangs BS 476-teilige

Anwendung:

Der Ofen ist zu Brandfall, wie denen entworfen, die in den europäischen Tunnelfeuerszenario gefunden werden. Vertikales Laden in jeder möglicher Konfiguration bis 250 Tonne und horizontales Laden von bis 100 Tonne ist möglich.

Der Ofen ist zur Lieferung von Feuerwiderstandsdauer ALS zu 1530,4, zu BS 476 Teile 20-24, zu ISO 834, zu ISO 3008, zu ISO 3009 und zu ASTM E119 fähig.

Eigenschaft:

Der Ofen kann das folgende prüfen:

Wand-Exemplare – 4580mm W x 3640mm H x 300mm D

Boden-Exemplare – 4750mm L x 3775 W x 300 T

Spalten – 500mm W x 500mm D x 3000mm L

Strahlen – 350mm W x 350mm D x 5000mm L

Zusammengesetzte Platten – wie spezifiziert

T-Strahlen – wie spezifiziert

Tunnel-Elemente – wie spezifiziert.

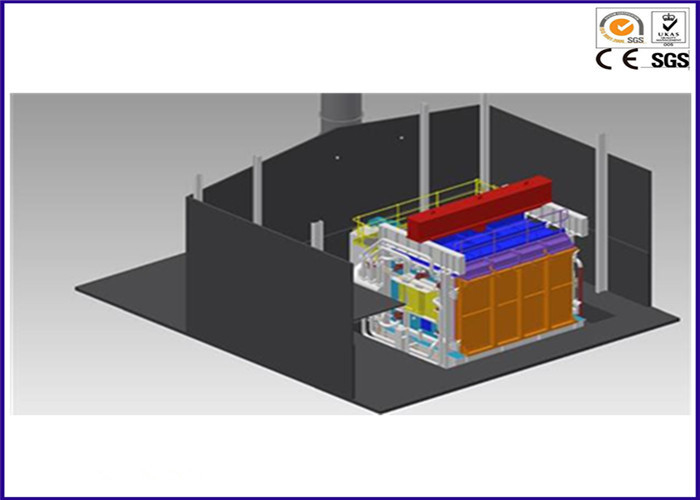

Begriffsentwurf des Ofens, der abgefeuert wird

Der Ofen ist zu den folgenden Feuerkurven fähig:

RijksWaterStaat, NL (RWS)

Geänderter Kohlenwasserstoff, Franc (HCM)

Kohlenwasserstoff Eurocode 1 (HC)

RABT-ZTV (Zug) G

RABT-ZTV (Auto), G

Zellulosehaltiges Gebäude ISO 834

Standards:

BS 476 (20-24), BS-EN 1363 (1-2), BS-EN 1364 (2), BS-EN 1365 (2-4), BS-EN 1366 (1-3), ASTM E 119, ASTM E 814, ASTM E 1966, UL 263, UL 1709, UL 1479, UL 2079, UL10 (B-C), ISO 834 (1, 5-7, 9), ISO 6944 (1-2), ISO 3008

Beschreibung:

Die Feuerfestigkeit eines materiellen Formungsteils einer Versammlung ist ein unschätzbares Werkzeug, wenn sie die Leistung von Bauelementen festsetzt, baute auf in den Regelungen.

Spezifikationen:

Der horizontales Feuer-Festigkeitsprüfungs-Ofen ist der Apparat, der benötigt wird, um die Feuerfestigkeit einer horizontalen Bauversammlung, -spalte oder -unterstützung auszuwerten und stellt eine Methode der Quantitativbestimmung der Fähigkeit eines Materials, in einer horizontalen Orientierung, zur Widerstandsaussetzung zu den hohen Temperaturen zur Verfügung. Dieses wird getan, indem man einige Leistungselemente wie die lastentragende Kapazität, die Fähigkeit, Feuereindämmung und den Wärmedurchgangskoeffizienten der Materialien und der Systeme zur Verfügung zu stellen auswertet.

1. Die Fähigkeit, zum von lastentragenden und Nichtlaststragfähigkeitsprüfungen auf horizontalen Probestücken und Strahlen durchzuführen, die in kundengebundene Begrenzungsrahmen angebracht werden.

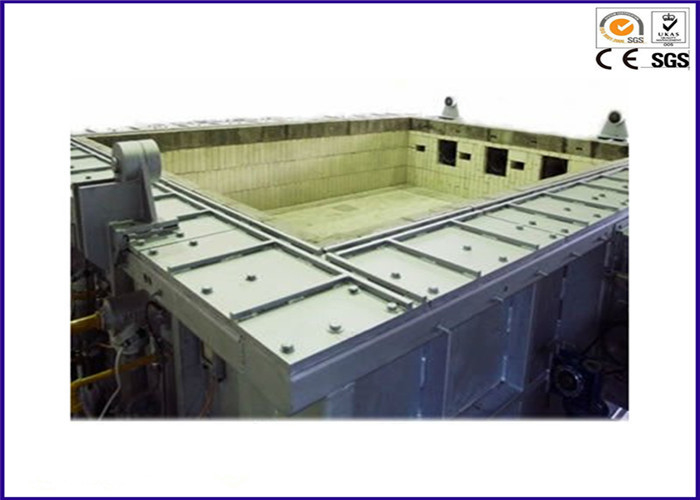

2. Überlegener und sicherer Bau – die Ofenwände, die ein Futter von isolierenden Ziegelsteinen, von den refraktären castables und von der Mineralholzfaserplatte auf dem kalten Gesicht und den refraktären Isoliersteinen verankert wurden zurück zu der Wand mit hoher Temperatur enthalten, warfen in-situblöcke, auf dem heißen Gesicht.

3. Ein entfernbares Dach, das mit profilierten Ziegelsteinen gezeichnet wurde und mit feuerfesten Materialen verankert war, warf in situ.

4. Ein Ofengehäuse gemacht von den Flussstahlplatten verstärkt mit Stahlc-kanälen, Ich-Strahlen und Stahlprofilen, um der strukturellen Verzerrung zu widersprechen passend zu erhitzen.

5. Ein Exemplarbegrenzungsrahmen gesichert durch ein Minimum von 4 Sätzen Klammern.

6. 4 Betrachtenhäfen gemacht vom hitzebeständigen Quarzglas, um dem Betreiber zu ermöglichen, das komplette Probestück während eines Feuertests anzusehen.

7. Eine Schiebetür, die von der leichten Tonerde gemacht wird, ist innerhalb eines Isolier-, luftgekühlten Rahmens beiliegend. Dieses schirmt weg von der Ofenhitze ab, wenn die Betrachtungshäfen nicht verwendet sind.

8. 20 Sätze der refraktären Düse mischen Brenner (2 Gruppen von 10). Jeder Brenner ist entworfen, um verflüssigtes Erdölgas zu benutzen und eine Flammenüberwachungseinheit hat, zu garantieren, dass alle Brennkammern an einen Failsafemodus jederzeit laufen lassen. Alle notwendigen Flammensicherheitssysteme, zeitweiligen Versuchssysteme und Temperaturfühler werden enthalten.

9. Ein Ofen-Verbrennungs-Bedienfeld ist entworfen, um die vollautomatischen und manuellen Steuermodi an laufen zu lassen. Automatische Zündung der Brenner ist durch den Gebrauch von einem Drucktastenschalter. Dieses feuert oben die Brenner ab, die auf Voreinstellungsheizungskurve, wie der basieren, die in BS 476 Teile 20-24, en 1363 und die IMO-Kohlenwasserstoff-Kurve beschrieben wird. Manuelle Brennersteuerung ermöglicht einzelnen Brennern, nach Belieben angezündet zu werden.

10. Testgebietmaße: 3000mm (W) x 4000mm (H) x 1000mm (d)
