Brennende Marken-Prüfvorrichtung des Solarzellen-Entflammbarkeits-Testgerät-ASTM E 108-04

Solarzellen-Verbreitung ASTM E 108-04 von Entflammbarkeit u. von brennendem Marken-Testgerät

Beschreibung:

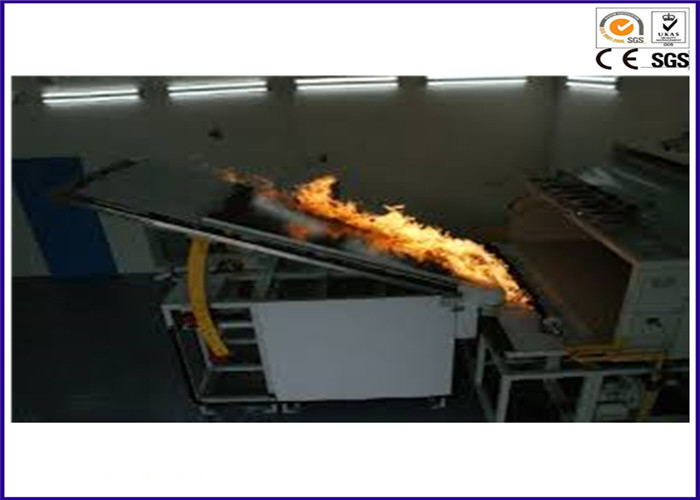

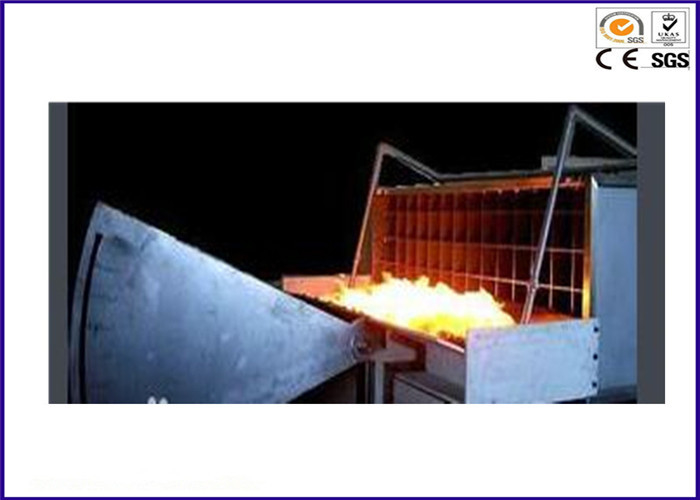

Diese Ausrüstung simuliert praktisch ein externes Feuer, um den Widerstand des Dachs auszuwerten und andere körperliche Elemente des Feuers, zwecks für die Flamme zu qualifizieren verbreiteten Experimente (A~C-Klasse), im Falle A 1.82m, B 2.4m und des C 3.9m. Es ist eine Ausrüstung zur Verschiebung des Prüfungsmaterials und der Belichtung und des Fallens des Dachstuhls.

Standards:

UL 1730: Rauchmelder-Monitoren und Zusätze für einzelne lebende Einheiten von Mehrfamilienwohnsitzen und von Hotel/von Motelzimmern: Elektrisch betriebene Ansager für Wohnart Rauchmelder.

UL 790: Standardprüfmethoden für Feuerproben von Dach-Bedeckungen

Iec 61730-2 Annex.A: Feuerproben, Verbreitung-von-Flamme und Brennen-Marken-Tests

ASTM E 108-04: Standardprüfmethoden für Feuerproben von Dach-Bedeckungen

KS C Anhang Iecs 61730-2. A: Feuerfestigkeitsprüfung, Verbreitung-von-Flamme und Brennen-Marken-Test.

Spezifikation:

Ein Test-Raum, die Ausrüstung zu installieren

- Das Material sollte aus minimalem feuerfestem Material mit Sandwichplatten einschließlich feuerfestes Uräthan bestehen. (Schlägt eine Sandwichplatte vor, die aus Glaswolle besteht)

- Maße: 7.000 (W) × 4.000 (D) × 4.000 (H) oder größeres.

Prüfen Sie Plattform

Dachgesimse und Gesims

Lufteinlässe

Nicht brennbares Brett

Automatische Zündungs-System

Kennzeichen des Timers 7-Segment

Geschwindigkeits-Maß-System

DAQ-Steuergerät

PC Operation • Ausreichend für Abbau der Feuchtigkeit im Druckluft- oder Stickstoffgas.

Energie-Spannung: 220 V-60 Hz

Eigenschaften:

Schweinefutter der Plattform-Platte kann einfach sein, durch Luft-Zylinder zu steuern.

Feuerfestigkeitsbrett befestigte Dachgesimse der Test-Plattform.

Unter Verwendung des Selbstregelventils für die Justage von Temperaturbedingung durch Klasse.

- Klasse A, B: 760 ±28°C (1400 ±50°F) - 21.000 | 22.000 Btu/Min (369 | 387 KWH)

- Klasse C: 704 ±28°C (1300 ±50°F) - 18.000 | 19.000 Btu/Min (316 | 334 KWH)

Jedes gast geliefert an Brenner verfolgt unterschiedliche Maß- und Steuerweise.

- LNG: Unter Verwendung MFM Genauigkeitsflowmessung (Steuerung des Datenflusses wird durch Selbstregelventil gesteuert)

- LPG: Unter Verwendung Kraftstoffreglers, der Genauigkeitsflowmessung und -steuerung.

Inverter-System gibt beibehalten Luft-Geschwindigkeit: km/h 19±8 (5.5m/sec) auf der Test-Plattform.

Weise der automatischen Zündung wird für Test angepasst und anzündet in der gleichen Zeit.

Leitblech wird im Lufteinlass wegen des Schützens der Flussturbulenz befestigt, die an Test-Plattform geliefert wird.

Schweinefutteranpassungsplatte für die Justage der Luftströmungsströmungsrichtung ist in den Lufteinlass installiert.

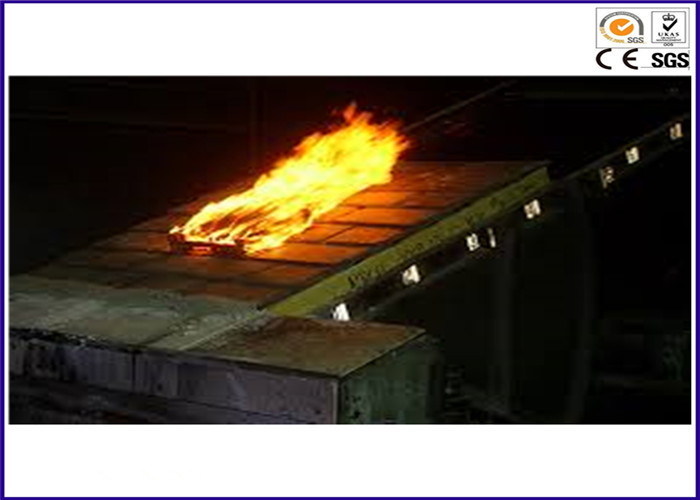

Einzelner Brenner ist für Brennenmarkentest installiert.

Thermoelement ist auf 58.7mm von der Spitze des Brennenmarkenbrenners, Maße für Temperatur als 888±28°C. installiert.

Unter Verwendung DAQ-Systems seien programmiert Sie, um Steuerung und Maß zu haben.

Testergebnis:

1) Allgemeine Leistungskriterien von Flammenausbreitung.

Irgendein Teil des Dachbedeckungsmaterials (Modul oder Platte) wird oder Fall weg von der Test-Plattform in Form von den flammenden oder glühenden Fällen durchgebrannt

Die Dachplattform wird herausgestellt, indem man bricht, schiebt, knackt oder sich verwirft der Dachbedeckungskästen.

Der Fall Brandschutz Klasse A: Eine Flammeverbreitungsstrecke ist 1.82M, der Fall Brandschutz Klasse B: Eine Flammeverbreitungsstrecke ist 2.4M,

der Fall Brandschutz Klasse C: Eine Flammeverbreitungsstrecke ist 3.9M, eine Flammeverbreitung wird gemessen von Vorderkante des Exemplars.

Während des Tests beides tritt Seite der Flammeverbreitung vom direkten Belichtungsweg auf der Prüfungsflamme auf. Flamme-Verbreitung umfasst die Oberseiteflamme (Oberflächenkontakt mit äußerer Flamme) und Distanzhülsenflamme oder jedes mittlere der Wegflamme.

2) Allgemeine Leistungskriterien der brennenden Marke.

Irgendein Teil des Moduls oder der Platte wird oder Fall weg von der Testplattform in Form von flammendem oder glühendem Markenfall weggeblasen.

Teile der Dachplattform oder Teile eines Moduls oder der Platte bestimmten für Installationsintegral mit oder Teil darstellen Teil des GebäudeDachstuhls, Fall weg darstellen in Form von glühenden Partikeln.

Flamme des Moduls oder der Platte ist halten zu tun.
