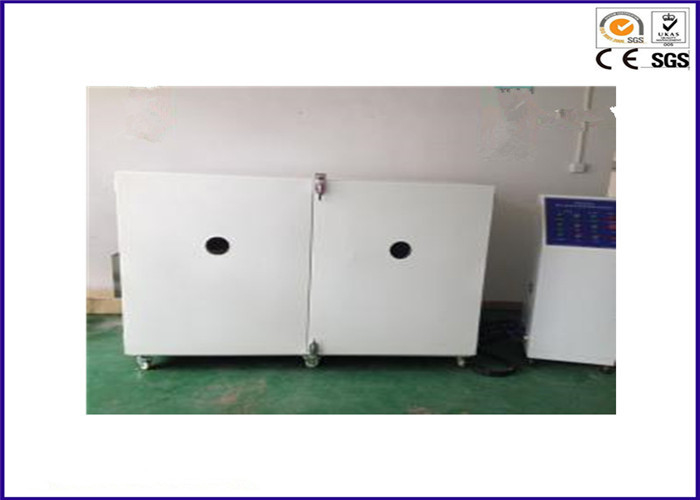

Plc-Modul-Entflammbarkeits-Testgerät für Wärmedämmungs-Materialien ISO 8142

Entflammbarkeits-Testgerät-Wärmedämmungs-Materialien PLC-Modulsteuerungs-Teil ISO 8142

Beschreibung:

Sie kann für die Bestimmung der Leistung der lose verpackten Isolierung, der Decke, der Decke, des Blockes, des Platten- und Fertigbauweiseisolierschlauchoberteils und anderer Isolierungsprodukte an der maximalen Service-Temperatur verwendet werden.

Standards:

ISO-8142:1990 Wärmedämmung---Verbundene vorgeformte künstliche Mineralfaserrohrabschnitte--Spezifikations-Anhang A

GB/T17430-1998, ASTM C411-82, ASTM C447-85

Spezifikationen:

1. Heizplatte: seien von 304 Edelstahl, das Testgebiet 900*450mm gemacht Sie, umgeben durch Schutzschicht, Breite 80mm. Auf der Unterseite der Heizplatte, wurden nicht weniger als fünf Thermoelemente für gemessene Oberflächentemperaturen benutzt, wurden vier von ihnen an der Diagonale der Heizzone der Heizplatte und 150 Millimeter von jeder Ecke befestigt, und das fünfte Thermoelement wurde auf die Mittelposition der Heizplatte gesetzt. Die Temperatur, die an irgendeinem Punkt gemessen wird, ist nicht kleiner als die erforderliche Temperatur und ist + 5% oder + °C 15 (nehmen Sie das kleine als Standard).

2. Heizungsrohr: seien SUS304 vom Edelstahl, die Länge von 2M, Nenndurchmesser von 88mm, 108mm, 133mm drei Arten gemacht Sie. Die drei Heizungsrohre werden nebeneinander vereinbart, und das vorfabrizierte Isolieroberteil kann separat geprüft werden. Das Ende des Heizungsrohrs sollte eingestellter nicht weniger als 75mm langer Schutzabschnitt und zusätzliche die Heizung sein, zum des übermäßigen Wärmeverlust des Exemplarendes zu verhindern. Das Heizungsrohr wurde mit einem Thermoelement alles 0,3 m gepasst, zum der Oberflächentemperatur zu messen. Die Thermoelemente werden schraubenartig um das Heizungsrohr an 90°intervals vereinbart. Die Temperatur, die an irgendeinem Punkt gemessen wird, ist nicht kleiner als die erforderliche Temperatur und ist + 5% oder + 15°C (nehmen Sie das kleine als Standard).

3. Temperaturmessungssystem: der Durchmesser des Thermoelementdrahtes ist 5.0mm, die Messbereichtemperatur: 0-1250 ℃; unter Verwendung PLC- + Modulerwerbstemperatur.

4. Steuerteil: Plc-Modul, Fieberkurve der heißen Oberfläche der Rechnersteuerungsrealzeitanzeige, Kopienüberprüfungsbericht.

5. Heizquote: 5 ℃/Minute oder 3 ℃/Minute können eingestellt werden.

6. Temperaturerwerb: gesammelt, sobald jedes 2min, zusammen mit Kurve darstellt.

7. ThermoelementAntwortzeit: <0>

8. Temperaturfehler: ± 0,5 ℃.

9. TIMING-Fehler: 1s/H.

10. Computer: 1 Satz (erfüllen Sie mindestens diese folgenden Bedingungen: CPU: INTEL I5-III im Namen des oben genannten; Gedächtnis: 4G oder mehr; Festplatte: 500G oder mehr; mit der seriellen Schnittstelle: Regeleinrichtungsoperation; Anzeige: 20 Zoll oder mehr LED-Flüssigkristallanzeige, Entschließung 1600 * 900 oben; Windows XP System.), a-Drucker. Prüfen Sie Software-Satz.

11. Ausgerüstet mit flachen Füßen und Fühler: Maßverholen.

12. Ausgerüstet mit zwei Beispieldosen.
