EN13823 sondern brennendes Einzelteil-Entflammbarkeits-Testgerät für Bauprodukte aus


Bauprodukte EN13823 sondern brennendes Einzelteil-Entflammbarkeits-Testgerät aus


Beschreibung:

Methode des Tests für die Bestimmung der Verhalten im Brandfall-Leistung der Baumaterialien und der Produkte ausschließlich des Bodenbelags und das Ausschließen von Produkten, die in der EC-Entscheidung 2000/147/EC angezeigt werden.


Standard:

Verhalten im Brandfall-Tests en 13823 für Bauprodukte - Bauprodukte ausschließlich der Bodenbeläge ausgesetzt dem thermischen Angriff durch ein einzelnes brennendes Einzelteil
Einzelner brennender Einzelteiltest GB/T 20284 für Baumaterialien und Produkte


Betriebsbedingungen:

1. Stromversorgung: Wechselstrom 220V 50HZ;
2. Energie: 8.5KW;
3. Umgebende Temperatur: ℃ 5~35;
4. Relative Luftfeuchtigkeit: 20%~80%;
5. Atmosphärendruck: 0~250KPa.


Spezifikationen:

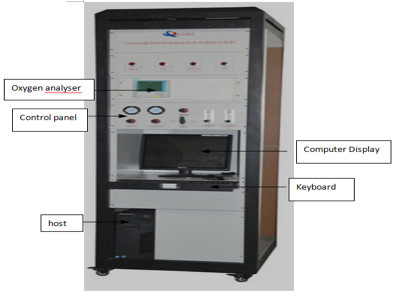

Die Prüfeinrichtung enthält Testraum, Leitstelle, Laufkatze, Abluftauslaß, Datenerfassungs-Analysegerät, Gasversorgungssteuergerät.
1. Testraum: L3000*W3000*H2400 (Millimeter), an der Spitze der Verbindungshaube des Raumes mit Probenahmerohr- und -auspuffkanalisierung, dort ist Raum für das in--heraus Erdgas durchbrannte die Laufkatze. Während der Prüfung kann die Verbrennungshitzentwicklung der Probe und der Verbrennungsproduktion vom Abluftauslaß entladen werden. Mit Backsteinbau.
2. Zündquelle, gelegt auf vertikalen rechteckigen Kasten der Laufkatze in die Ecke der 31 Kilowatt-Propansandkastenbrenner (zwei gleiche Seiten 0f 250mm, der Höhe 80mm);
3. Auspuffrohr wird mit allgemeinem Maßabschnitt für die Platzierung von Sensoren und von Prüfröhrchen versehen;
4. Auspuffgeschwindigkeit: 0,50 m3 /S ~0,65 m 3 S;
5. Umgebende Temperaturmessung des Testraumes: K-artige umhüllte Thermoelemente mit Durchmesser 2mm, Umgebungsdrucktestgenauigkeit: ± 200Pa;
6. Kamintemperaturmessung: K-artige umhüllte Thermoelemente mit Durchmesser 0.5mm;
7. Temperaturmessungsgenauigkeit: 0,5 ℃;
8. Kaminhochpräzisionsdruck-Sensor-Genauigkeit: ± 2Pa;
9. Zeitmarkierende Systemgenauigkeit: 0.1S;
10. Testzeit: 1 bis 30 Minuten können eingestellt werden;
11. Rauchdichte-Maßsystem, zum der Dichte des Rauches während der Prüfung zu messen;
12. Gasanalysator und die Schlüsselkomponenten werden importiert.
13. Eingebettete Computer und 8,4 Zoll LCD-Anzeige mit TCP/IP und RS-232 Kommunikationsschnittstellen können auserlesen sein;

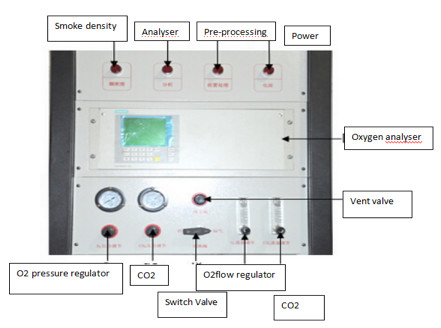

14. Sauerstoffmaß:
1 ) Messbereich: 0-25%
2) Signalausgabe: 4-20mA;
3 ) Antwortzeit T90: ≤2S;
4 ) Umgebende Temperatur: 0-45 ℃;
5 ) Relative Luftfeuchtigkeit: <90>
6 ) Linearitäten: <>
7 ) Nullantrieb: 0,05% O2 pro Woche;
8 ) Wiederholbarkeit: <>
15. Maß des Kohlendioxyds (CO2):
1) Messbereich: 0-10%;
2) Wiederholbarkeit: <>
3) Nullantrieb: ≤2%/Woche;
4) Spannenantrieb: ≤2%/Woche;
5) Linearitätsabweichung: <>
6) Antwortzeit: Sekunden T90≤2;
16. RekordDatenerfassungssystem kann Sauerstoffkonzentration, Kohlenmonoxidkonzentration, Temperatur, Rauchdichte, Hitzentwicklungsrate, Gewichtsverlustrate, etc. sammeln, kann gespeichert werden.



Messgrundlage:

1. Eine Probe, die aus zwei vertikal geangelten vertikalen Flügeln besteht, wird der Flamme ausgesetzt, die durch den Hauptbrenner an der Unterseite vom rechtwinkligen produziert wird, wird die Flamme durch die Verbrennung des Propangases produziert, überschreitet das Propangas durch den Sandkastenbrenner und produziert (30,7 ± 2,0) Kilowatt Wärmeabgabe.

2. Die Verbrennungsleistung der Probe wurde durch das gesamte Testverfahren von 20 min. Leistungsparametern einschließen ausgewertet: Hitzentwicklung, Rauchproduktion, Flammenausbreitung und brennendes Bratenfett und Feinstaub.

3. Vor dem Anzünden des Hauptbrenners, sollte die Wärmeabgaben- und Rauchgeneration des Brenners selbst für kurze Zeit gemessen werden mit der zusätzlichen Brennerdirektübertragung von der Probe.

4. Einige Parameter können automatisch gemessen werden, während andere durch Sichtprüfung erreicht werden können. Der Schornstein wird mit einem Sensor für das Messen der Temperatur, der hellen Verminderung, der Molebrüche von O2 und von CO2 ausgerüstet, und des Luftstromes in Vorbereitung. Diese Werte werden automatisch notiert und verwendet, um den Volumenstrom, die Hitzentwicklungsrate (HRR) und die Rauchrate (SPR) zu berechnen.

Die Querausbreitung und der Burning der Flamme und des Feinstaubs können unter Verwendung einer Sichtmethode gemessen werden.


SBI-LaufkatzeSchaltkasten

Abluftauslass-Haube
