Baumaterial-brennende Eigenschafts-OberflächenPrüfeinrichtung ASTM E84
Anwendung:
Diese Methode ist anwendbar, brennende Eigenschaften der Oberfläche von Baumaterialien zu bestimmen und Flammenausbreitungsrate von herausgestellten Oberflächen wie Wänden und Decken (einschließlich fester Plastik), misst gleichzeitig Rauchdichte.
Diese Prüfmethode trifft auf die herausgestellte Oberfläche zu, die Decke oder Wände umfasst, vorausgesetzt, dass die Materialien oder die ganze Versammlung, mit seiner eigenen strukturellen Qualität oder dem Aspekt, in denen verwenden geprüft und soll wird, ist, sich in Position oder während des Zeitraums des Tests stützend zu stützen. Die Methode wird angewendet, um das entsprechende Brennverhalten des Materials zu bestimmen, indem man die Flamme beobachtet, die entlang dem Probestück verbreitet wird. Berichte werden für die Flammenverbreitung gemacht und die entwickelte Rauchdichte und es sind nicht notwendigerweise ein Verhältnis zwischen den zwei Maßen.
Standard:
ASTM E84: Standardprüfmethode für brennende Oberflächeneigenschaften von Baumaterialien
UL723: prüfen Sie auf brennende Oberflächeneigenschaften von Baumaterialien
Parameter:
1. Energie: AC380V±10%
2. Maximale Energie: 5KW
3. Prüfen Sie Tunnelofen: Länge 7.62M, Querschnitt des offenen Endes 0.45M * 0.3M, maximale Temperatur 2500℃ des feuerfesten Ziegels
4. Die Testkammer wird von 16 isometrischen Beobachtungsfenstern und von einem FeuerBeobachtungsfenster, das ein Doppelschichthochtemperaturquarzglas ist, Rahmen des Edelstahls SUS304 gemacht.
5. Nehmen Sie Dichtungsringstruktur, die zwei Seiten der Beispielabdeckung sind gebrochen in den Behälter während des Tests an, zwecks Dichtungsleistung ist besser.
6. Lufteinlauf ist justierbarer Fensterladen, der innerer Ofen des Steuerluftflusses genauer könnte.
7. Thermoelement: K-artig, Durchmesser 3mm, 3 Sätze, Omega USA importiert, hohe Präzision, lange Nutzungsdauer, Messbereich: ℃ ≤1300
8. Absaugöffnung: welches von Rechteck zu Runde ist, Durchmesser 406mm
9. Rauchdichtemaß: installieren Sie Position ist Abstandstunnelofen 4.9~12.2M.
10. Gasbrennerinstallation: der Brenner wird 305mm vom Feuerende der Testkammer und 190mm unterhalb der Unteroberfläche des Prüflings gesperrt.
11. Die Lichtquelle: zwei Gasbrenner, um Düsenabstand 203mm, Energie gaben 5.3Mj/min. aus.
12. Zündsystem: elektronische Hochspannungszündung.
13. Teilmaterial und Funktion:
①. Prüfen Sie Ofengröße: L9456*W1067*H1400, nicht einschließlich Kamin.
②. Ofenbasis wird vom Stahl des Kanals 100*50 gemacht, der zusammen, Oberflächenspritzen geschweißt wird
③. Kamin: Doppelschichtkamin, die Mitte, die mit Asbest der hohen Temperatur, innere Edelstahlplatte der Schicht SUS304, äußere Schicht gefüllt wurde, galvanisierte Blatt mit T1.2
④. Beispielplatte: Kalziumkieselsäureverbindungszementbrett, hohe Temperatur beständig gegen 1300℃
⑤. Beispielabdeckung: Edelstahl T2.0 SUS304
⑥. Schaltkasten: nimmt T1.2 kalte Platte, werkzeugmaschine wird gebildet an, die schöne Bogenform, Oberfläche ist weiße Farbe.
14. Gas- und Gasflusskontrollsystem:
①. Gas: Gas (Reinheit 99%), durch Ihre Selbst.
②. Gaskontrollsystem, umfasst Strömungsmesser, u-Art Manometer, Manometer, Druckregler.
③. Strömungsmesser: inländische Marke, Strecke 2~20L/min, Genauigkeit 2%.
④. U-Art Manometer: Vorlage von USA, Wassersäule 0~36 Zoll, Analysegrad 0,1 Zoll.
⑤. Manometer: 0~200Kpa (0~30psi), Entschließung 5Kpa.
⑥. Druckregler: 0~10kg/min ununterbrochen justierbar.
15. Rauchdichte-Maßsystem:
①. Lichtquelle: importierte Quarzhalogenlampe.
②. Nennleistung: 100W.
③. Nennspannung: 12V.
④. Nominale Lichtrückkehrmenge: 2000~3000Lm.
⑤. Empfänger: Spektralantwort bringt Belichtungsmesser internationalen Beleuchtungsbeauftragten zusammen (CIE).
⑥. Installation: installieren Sie bei einem Ende des Rohres mit Länge 150, ist das andere Ende ein staubdichtes Fenster, ist innere Wand des Rohres glattes Schwarzes und Antireflektion.
⑦. Helle Beförderung 0% bedeutet kein helles, 100% Durchschnitte durch überschreiten ohne Schatten, aller Durchlauf.
Kontrollsystem:
1. Es nimmt Rechnersteuerungssystem, mit.einschließt PC an und Drucker, Windows XP lassen System laufen.
2. Er schließt auch helle Beförderungsmaß-Software ein, die Leistungskurven und Berichte könnte. (Kurven als Tabelle 1)
3. Alle elektronischen Vorlagen sind inländische führende Marken, und alle sind direkt Fertigung durch Lieferanten, der Qualität besser garantieren könnte.
4. Die Ausrüstung hat die folgenden Sicherheitsschutzgeräte: treiben Sie Überlastung, Kurzschlusssicherung und Überlastschutz des Steuerstromkreises an.

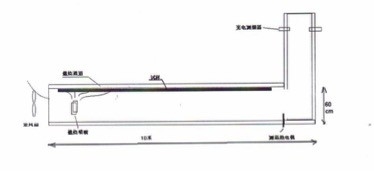

1. Rauchdichte-Maßgerät 3. des Kamin-2. Platte
4. Entfernbare Beispielabdeckung 5. justierbarer Lufteinlauf der Platte 6. feuerfesten Materials
7. Beispielhalter der Beispiel8. Dichtungs-9. der Ölquellen-10.
11. Verbrennungsofen 12. Grundlage
