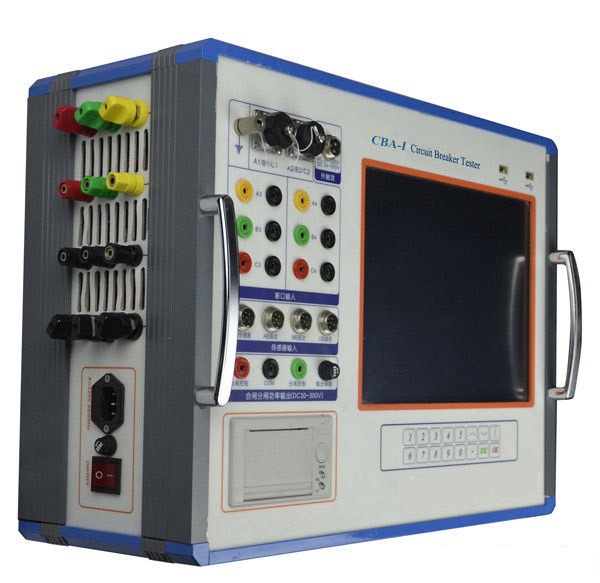

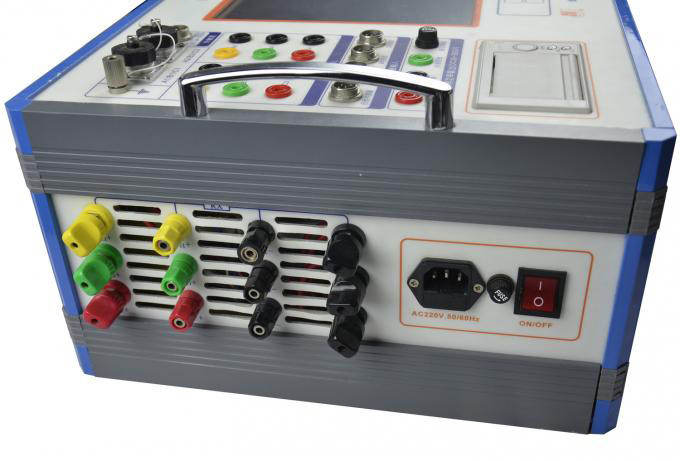

Elektrischer Test-gesetzter Leistungsschalter-Analysator-mechanische Eigenschafts-Prüfvorrichtung
I.Introduction
Leistungsschalter-Analysator wird für die Prüfung, das Analysieren und das Festsetzen von Stromnetzleistungsschaltern, von mechanischen Eigenschaften von Lastsschaltern und von lokalisierten Schaltern und von anderen Wechselstromhochspannungsschaltern, von Durchgangswiderstand, von Funkenüberschlagskontakten und von Erschütterungseigenschaften etc. benutzt. Die Funktionen des Leistungsschalter-Analysators umfassen alle Prüfungseinzelteile von Hochspannungsstromkreisbrüchen.
Vergleichend mit der traditionellen Leistungsschalterprüfvorrichtung, hat dieser Leistungsschalter-Analysator die folgenden einzigartigen Vorteile:
1) Die integrierte Erschütterungstestfunktion des Leistungsschaltertestsatzes stellt neue Durchschnitte von den mechanischen Eigenschaften des Entdeckungsleistungsschalters für Benutzer zur Verfügung, verglichen mit traditionellem Zeitmaß und Drehzahlmessung, die Erschütterungsfingerabdruckentdeckung ist einfacher und leistungsfähiger.
2) Die Erschütterungsfingerabdruck-Testergebnisse enthalten reichere Informationen der Leistungsschalteroperation, für potenzielles Risiko des Ausfalls, oder fehlerhafte Unterbrecher, kann es die Störungsposition schnell lokalisieren.
3) Die Erschütterungstests brauchen nicht, die ursprüngliche Linie Verbindung zu ändern, also können die Benutzer die belastete Entdeckung von mechanischen Eigenschaften des Leistungsschalters abschließen.
4) Funkenüberschlagskontaktanalysemodul erlaubt Benutzern, den Grad des Verlustes des inneren Bogenunterdrückungskontaktes von Leistungsschalter ohne Zerlegung automatisch festzusetzen.
5) Benutzer können Leistungsschalter-Analysator benutzen, um die Durchgangswiderstandtests abzuschließen, brauchen nicht, Durchgangswiderstandprüfvorrichtung separat zu kaufen.
1) Maß des Feierabends, öffnende Zeit, Optionsspanne zwischen Pfosten, Optionsspanne zwischen Einheiten von einem Pfosten, prallt etc. auf.
2) Maß der schließend Geschwindigkeit, der öffnenden Geschwindigkeit und der Durchschnittsgeschwindigkeit.
3) Maß der Freigabe zwischen offenen Kontakten, über Reise, übertreiben Reise und Gesamtreise.
4) Maß der Kurve der aktuellen Uhrzeit der Eingangsspule, der öffnenden Kurve der aktuellen Uhrzeit der Spule und des maximalen Spulenstroms
5) Prüfen Sie Fahrzeitkurve, Geschwindigkeitszeitkurve und Beschleunigungszeitkurve
6) Maß der Voreinfügungswiderstandswert- und Voreinfügungsionenzeit.
7) Prüfen Sie Durchgangswiderstand
8) Maß der Arbeitswiderstandzeitkurve und Länge für Funkenüberschlagskontakte
9) Erschütterungstest, einschließlich Erschütterungsfingerabdruck-Kurvenerwerb, Management und das automatische Zusammenbringen der Erschütterungsfingerabdruckkurve.
10) CO-t1-CO, O-t-CO-t1-CO, Co veranschlagte Betriebsablauf-Überprüfungstest.
11) Zeichnungs-Umschläge für Bezugsreise kurven und vergleichen Reisekurve mit Umschlägen
12) Die mechanische automatische Reisekurve vergleichen mit gespeicherter Reisekurve
13) Maß von Co-Zeit (Abschluss-offene Zeit) und OC setzen Zeit fest (Öffnung-schließend Zeit)
14) Graphitkontaktfeierabend, öffnende Zeit, Arbeitswiderstandkurvenmaß
15) Lautes Summen, Herausgeber, Statistiken und Analyse für Maß kurvt.
16)12.1-inch Touch Screen zur Steuerung und zur Dateneingabe
17) Eingebauter Mikrodrucker für Testergebnisausdruck.
18) Erzeugen Sie WORT-Format-Prüfbericht automatisch (alle Berichte und Daten können durch grelle Scheibe exportiert werden).
III.Technical-Spezifikationen
| 12 Kanäle für Zeitmaß |
3-channel stützt beide der Zeitkontakt und Widerstandkontakt setzen Zeit fest |
| 6-channel lokalisierte Kontakte für kaskadisches Einheitsmaß des Pfostens |
| Zeitmaß |
Strecke: 4000ms |
| Fehler:< 0=""> |
| Entschließung: 0.01ms |
| Reisemaß entsprechend Sensor |
Linearer Widerstand-Sensor:
Messbereich: 0~250mm; Entschließung: 0.01mm; Fehler:<0>
Messbereich: 0~25mm; Entschließung: 0.01mm; Fehler:<0> |
Winkelwiderstand-Sensor:
Messbereich: 0~360°; Entschließung: 0.01°; Fehler:<0> |
| Vor-Einfügung Widerstand-Maß |
Strecke: 50~5000ohm; Fehler:<1> |
| Arbeitswiderstandmaß |
Prüfstrom: 25~100A |
| Messfehler:< 1=""> |
| Durchgangswiderstandmaß |
Strecke: 0--10mohm; Fehler<0> |
| Strecke: 0-2mohm; Fehler:<0> |
| Drehzahlmessung |
250mm lineare Widerstandskala: 0~20m/s; Fehler:<0> |
| 25mm lineare Widerstandskala: 0~20m/s; Fehler:<0> |
| Winkel-Sensor: 0~20m/s; Fehler:<0> |
| Beschleunigungsmesser: 0~20m/s; Fehler:<5> |
| Spulenstrommessung |
Strecke: 0~20A; Entschließung: 0.001A; Fehler:<0> |
| Schwingungsmessung |
Strecke: 0~5000G; Fehler:<3> |
| Interne DC Spannung Quelle |
Spannung: 12~265V; Strom: 0~20A |
| Daten speichern |
Eingebautes Gedächtnis des Speicher 8G und 2 USB Schnittstelle für Datenexport und externe Tastatur- oder Mäuseverbindung |
| Stromversorgung |
AC220V±10%; 50Hz±10% |
| Arbeitsbereich |
Temperatur: -10~50°C; Feuchtigkeit:<80> |
