INSTRUMENT CO., LTD. DONGGUANS YUYANG
Gute Qualitäts-Hersteller Chinas des Testgeräts
 |
| Herkunftsort: | China |
| Markenname: | YUYANG |
| Zertifizierung: | ISO |
| Modellnummer: | RPT-3 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | USD4500 |
| Verpackung Informationen: | SPERRHOLZ-FALL |
| Lieferzeit: | 15 Tage |
| Versorgungsmaterial-Fähigkeit: | 100 Sets pro Monat |
| Schlüsselwort: | secodary gegenwärtige Einspritzungstestausrüstung | Power Supply: | AC220V-± 10%, 50Hz/60Hz |
|---|---|---|---|
| Phase: | Phase 3 | Gewicht: | <18kg> |
| Farbe: | Blau und Weiß | Garantie: | 1 Jahr |
| Markieren: | elektrische Prüfgeräte,elektrische Prüfungswerkzeuge |
||

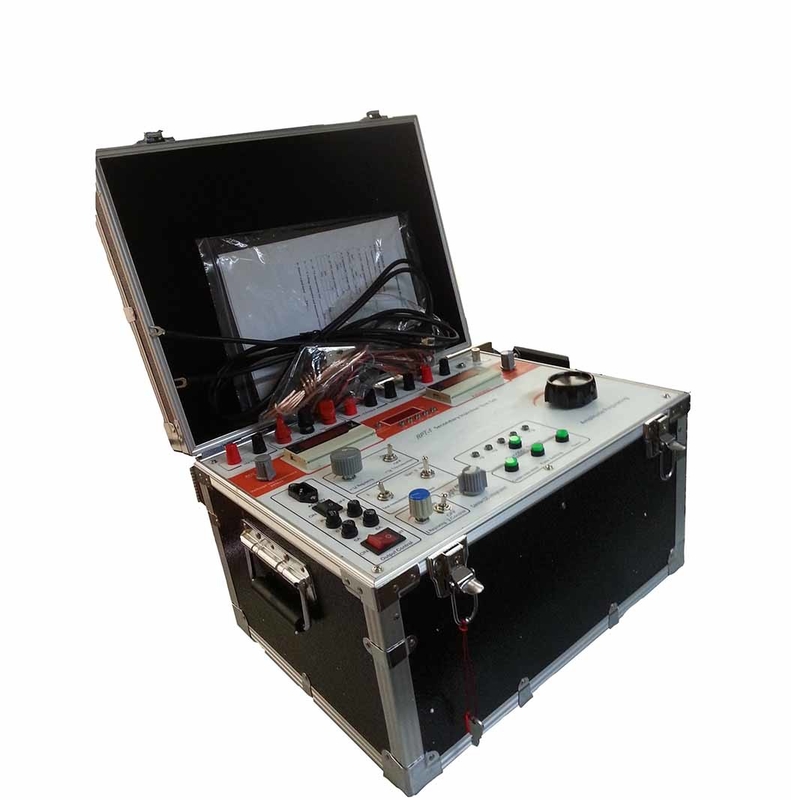

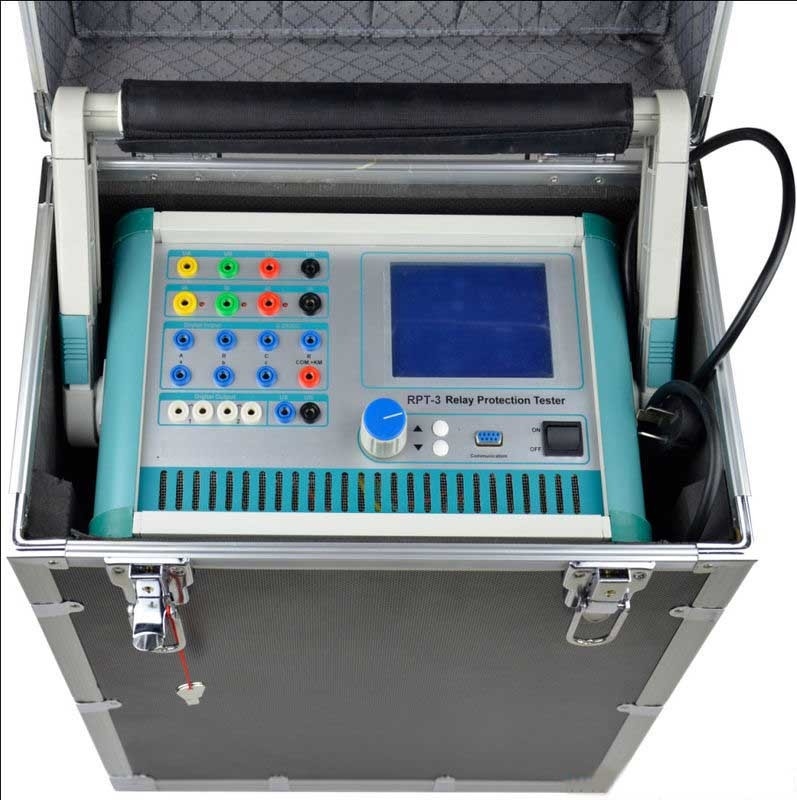

Elektrischer Schutzrelais-Dreiphasengegenwärtiger Einspritzungs-Test-zweitenssatz
I.Introduction:
Diese Sekundäreinspritzungstestausrüstung wird angewendet, um die Relaisplatine im RelaisSchutzsystem zu prüfen. Gleichzeitig konnte es als eine Universaldreiphasen-AC-/DCspannungsquelle oder -Stromquelle angesehen werden.
Diese Relaisschutzprüfvorrichtung wird an der Testschutzwiedergabe angewendet, die auf Spannung und gegenwärtiger Operation basiert.
Die Hauptfunktion des Relais-Testsatzes mit 3 Phasen umfasst: Kalibrierung von Staffeln der Spannung und der gegenwärtigen Operation, Sekundärstromkreisinspektion, Reisewert des Leistungsschaltertests, Schalter auf und weg vom Zeitmaß des Leistungsschalters und so weiter.
Diese Sekundäreinspritzungsausrüstung ist niedrigen Kosten, eine einfache Operation und zuverlässiges ein Leistungsgerät für Sekundärstromkreistest.
II.Functions
1) Wechselstromstrom und -spannung basierten Schutzrelaisplatinetest
2) DC-Strom und -spannung basierten Schutzrelaisplatinetest
3) Frequenzschutz-Relaisplatinetest
4) Harmonischer Schutzrelaisplatinetest
5) Differentialschutzrelaisplatinetest
6) Null-Reihenfolgenschutz-Relaisplatinetest
7) Distanzschutzrelaisplatinetest
8) Stromnetznetzfehlersimulation
III.Specifications:
| Nein. | Einzelteile | Spezifikationen | |||
| Wechselstrom (Wechselstrom) ausgegeben | |||||
| 1 | Ertraggenauigkeit | 0.5magnitude | |||
| 2 | Stromabgabe der Phase (Ist-Wert) | 0~40A | |||
| 3 | Stromabgabe der parallelen Phase drei (Ist-Wert) | 0~120A | |||
| 4 | Gegenwärtiger Wert der Phase mit langer Zeit unter Erlaubnis (Ist-Wert) | 10A | |||
| 5 | Gegenwärtiger Höchstleistungsertrag der Phase | 420VA | |||
| 6 | Gegenwärtiger Höchstleistungsertrag der parallelen Phase drei | 900VA | |||
| 7 | Laufende maximale Arbeitszeit der parallelen Phase drei | 10s | |||
| 8 | Frequenzbereich (niedrige Welle) | 20~1000Hz | |||
| 9 | Harmonische Frequenzzahl | Zeit 1~20 | |||
| Gleichstrom (DC) ausgegeben | |||||
| 1 | Ertraggenauigkeit | 0.5magnitude | |||
| 2 | Stromabgabe |
0 | ± 10 A/each Phase 0 | ± 30 A/every drei Ähnlichkeit |
|||
| 3 | Höchstleistung der Lastsspannung | 20v | |||
| Wechselspannungsertrag | |||||
| 1 | Ertraggenauigkeit | 0.5magnitude | |||
| 2 | Phasenspannung ausgegeben (Effektivwert) | 0 | 120v | |||
| 3 | Netzspannung ausgegeben (Effektivwert) | 0 | 240v | |||
| 4 | Phasenspannung/Netzspannungsleistungsabgabe | 80VA/100VA | |||
| 5 | Frequenzbereich (niedrige Welle) | 20 | 1000Hz | |||
| 6 | Harmonische Frequenzzahl | 1 | 20mal | |||
| Gleichspannungsertrag | |||||
| 1 | Ertraggenauigkeit | 0.5magnitude | |||
| 2 | Phasenspannungs-Ertragumfang | 0 | +160v | |||
| 3 | Netzspannungsertragumfang | 0 | + 320v | |||
| 4 | Phasenspannung/Netzspannungsleistungsabgabe | 70VA/140VA | |||
| Das Schalterquantitäts- und -zeitmaß | |||||
| 1 | Schalten Sie Parameterinput |
7 Möglichkeiten; Leeren Sie Kontakt: 1~20mA, 24v Energiekontaktzugang: „0": 0~ +6V; „1": +11 V~ +250V |
|||
| 2 | Schalten Sie Parameterertrag | 2 Paare DC: 220V/0.2A; Wechselstrom: 220V/0.5A | |||
| 3 | Zeitmaß | Messbereich: 0.1ms | 9999s/0.1ms | |||
