Anhang 7, Tropfen-Prüfmaschine ECE R118 N-Düngung P92-505 thermische leuchtende Schmelz

Anhang 7, Tropfen-Prüfmaschine ECE R118 N-Düngung P92-505 thermische leuchtende Schmelz

Beschreibung:

Diese Maschine ist für thermisches Material des Tests Schmelzpassend, um Tröpfchenverbrennungseigenschaften von Baumaterialien unter Einfluss der Wärmequelle herauszufinden oder nicht. Das Experiment ist materielles Exemplar unter Strahlungswärmequelle des oberen Heizkörpers unter den spezifizierten Bedingungen:
1) Verbrennung des freigegebenen Gases;
2) Rückgang brennende oder nicht-brennende Rückgänge;
3) Verbrennung von Faserbaumwolle.

Standard:

Anhang 7-TEST ECE R118, ZUM des SCHMELZENDEN VERHALTENS der MATERIALIEN ZU BESTIMMEN,

Tropfender Test N-Düngung P 92-505 mit dem elektrischen Heizkörper, benutzt für das Schmelzen von Materialien

Spezifikation:

1. Wärmequelle:
Die Wärmequelle ist ein elektrischer Heizkörper mit einem nützlichen Ertrag von 500W. Die Strahlungsfläche wird von einer Platte des transparenten Quarzes mit einem Durchmesser von 100mm gemacht; sie wird durch das Umwickeln des Drahtes des elektrischen Widerstands und auf einer gewundenen Nut der refraktären Klammer erhitzt.

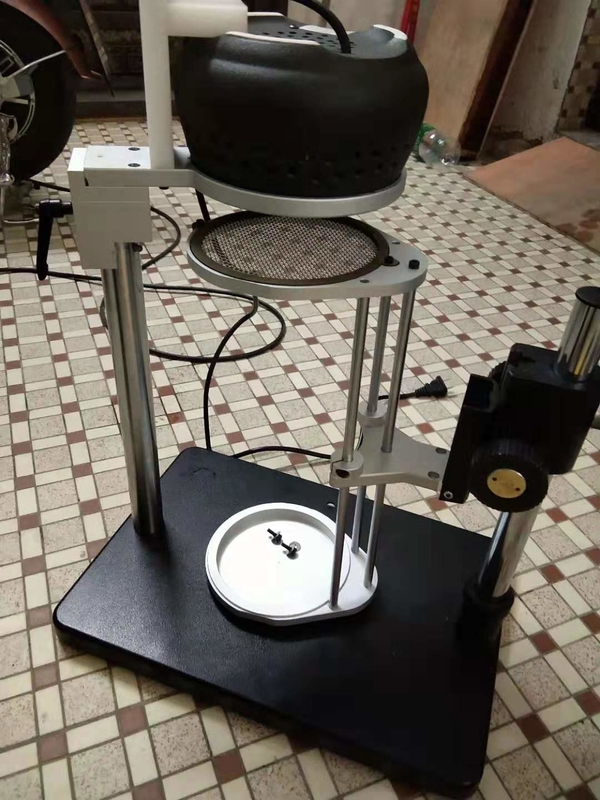

2. Objekttisch:
Die Unterstützung für die Proben ist ein metallischer Ring, auf diese Unterstützung ein Grill, gemacht vom rostfreien Stahldraht, wird gesetzt mit den folgenden Maßen: Innendurchmesser 118mm, Maß der Löcher 2.10mm Quadrat, Durchmesser des Stahldrahtes 0.70mm.

3. Tröpfchenkollektor:
Der Behälter ist ein zylinderförmiges Rohr mit einem Innendurchmesser von 118mm und einer Tiefe von 12mm. Der Behälter wird mit Rohbaumwolle gefüllt.

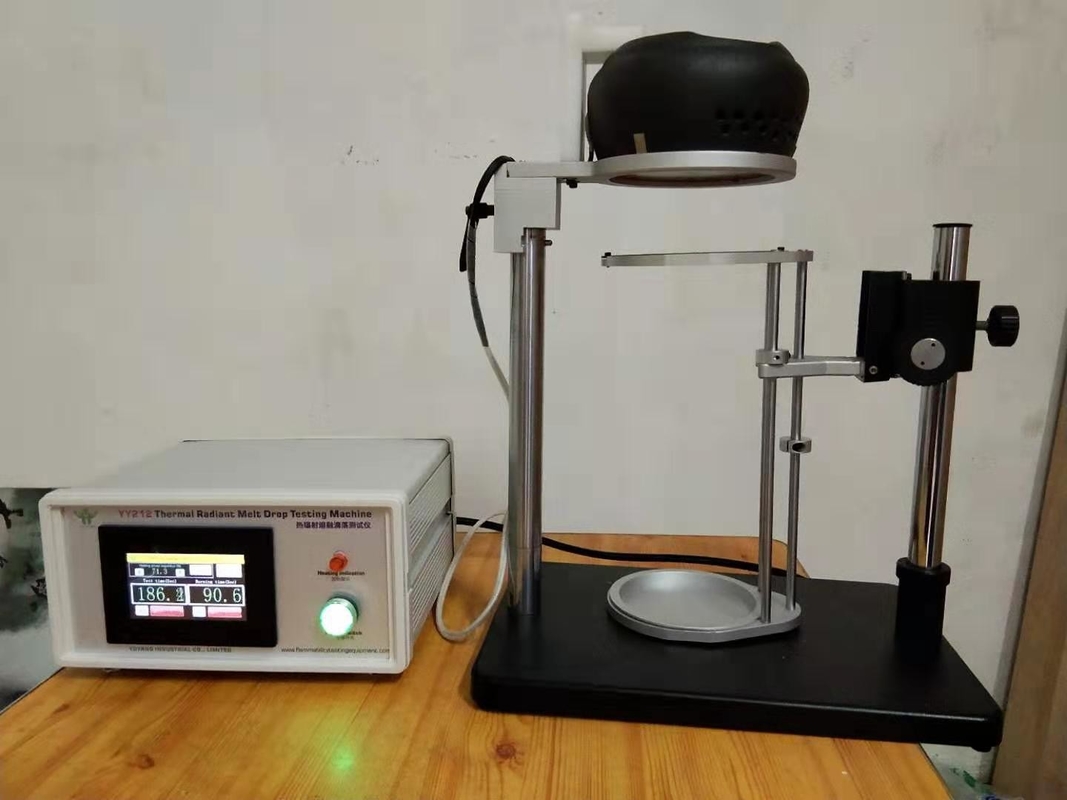

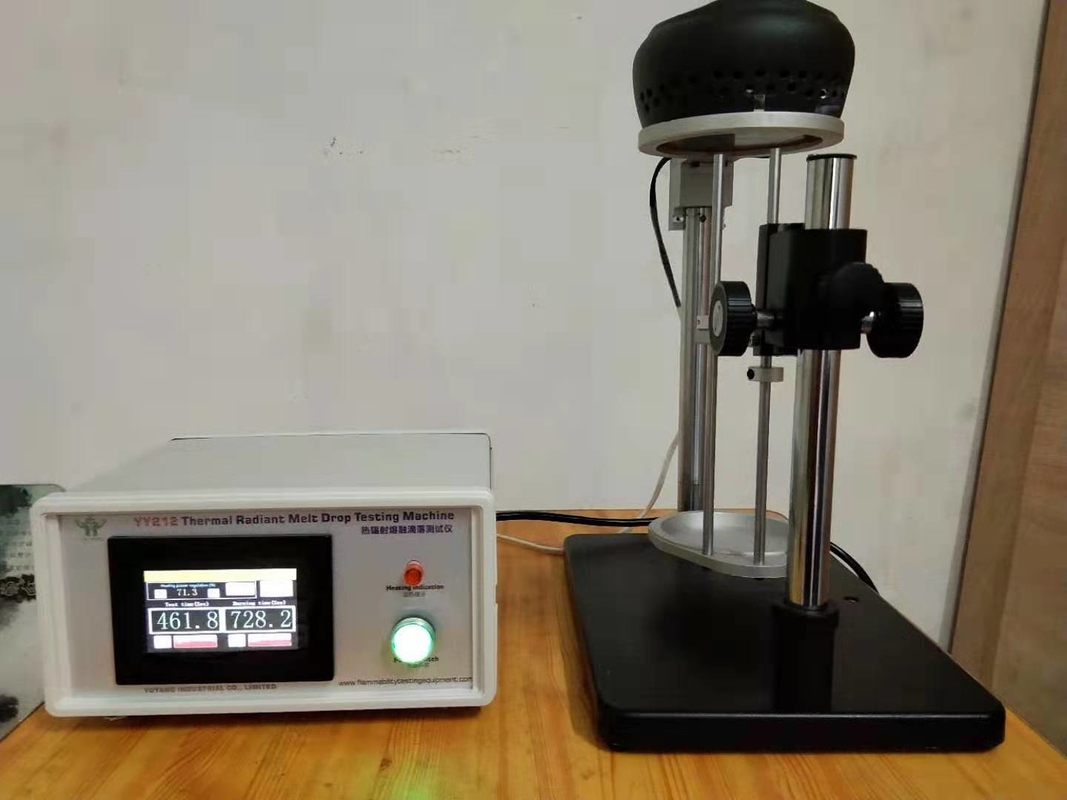

… Heizkörper 400-500W; Macht kann, innerhalb der Steuerkammer willkürlich eingestellt werden;

B… Der Griff kann 90 Grad drehen, um Heizkörper zu entfernen

C… Stromleitung, schließen Prüfer mit Heizkörper an.

D… Basis

E… Tröpfchenkollektor

F… Justieren Sie den Griff; verwendet, um die obere und unterere Höhe des Tröpfchenkollektors zu justieren.

G… Justieren Sie den Griff; verwendet, um die obere und unterere Höhe des Objekttischs zu justieren.

H… Objekttisch

Ich… Steuerkammer

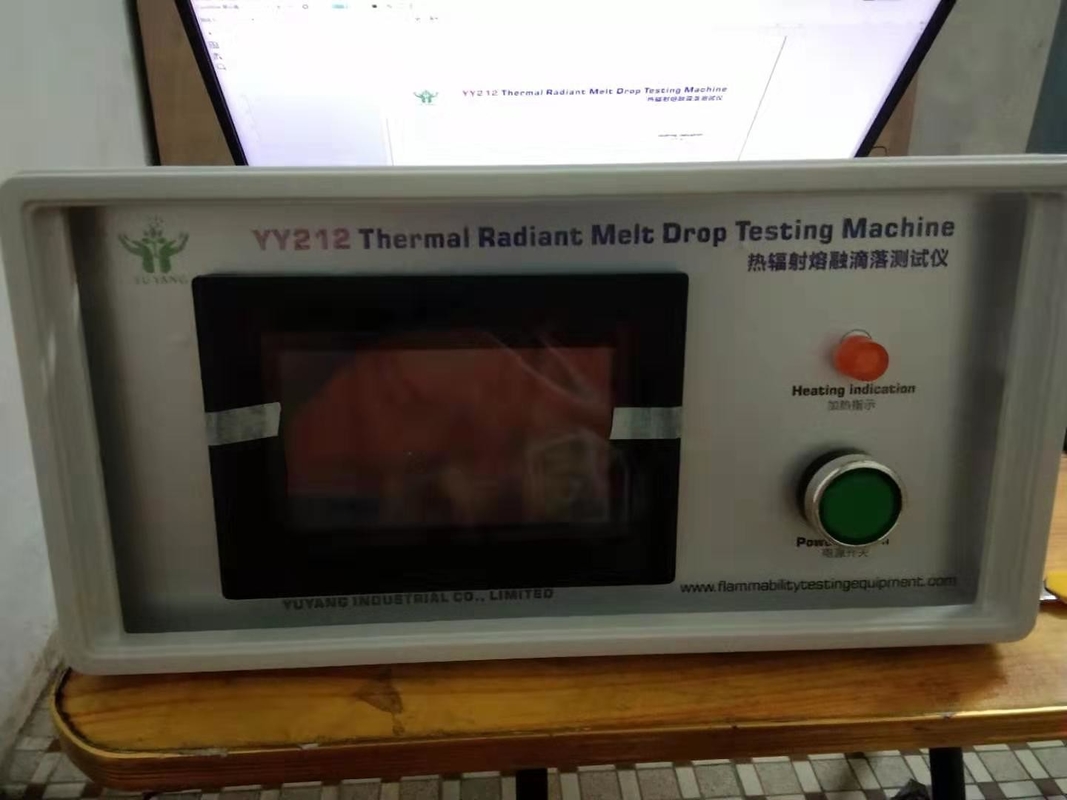

… Heizungslampe

B… Anzeige

C… Energie: Presse dieser Knopf, die Systemenergie.

D… die Leistungsaufnahme

E-… Sicherung

F-… Heizkörper-Stromversorgungsschnittstelle

G-… Kalibrierungsschnittstelle

Eigenschaften:

1. Alle Befestigungen werden vom Edelstahlmaterial gemacht, vom netten Auftritt und von der Korrosionsbeständigkeit;

2. Strahlungsklammer kann gedreht werden, ist der Rotationswinkel größer als 90 Grad und einfach, die Probe zu installieren;

3. Beispielinstallationshöhe kann justiert werden;

4. Heizkörper des elektrischen Stroms

5. Der Strahlungswärmeheizkörper kann justiertes lineares durchgehendes sein die automatische Anpassung der Sendeleistung;

6. Das Strahlungsschild ist ein Quarzglas und der öffnende Durchmesser ist 100mm ± 5mm;

7. Die Wärmestrahlungsreichweite zu 3W/zu cm-³ die Position 30mm von der Strahlungsschildfläche.

8. Beispielhalterring wird vom Edelstahl gemacht und der innere Durchmesser ist 118mm;

9. Entfernen Sie die Platte, die innerer Durchmesser 118mm ist, Tiefe 12mm, interner Stecker von Baumwolle.

10. Das inländische Radiometer ist eingeschlossen: Rundenfolien-Wärmestrommeter ECE R118/Radiometer

Strecke: 0-100 (kW/m2)

Empfangen des Winkels: 180°

Test-Art: Gesamtwärmestrom

Zeitkonstante: kleiner als 1s

Kühlverfahren: Wasserkühlung

Genauigkeit: ±3%

Reparierenmethode: Flansch
