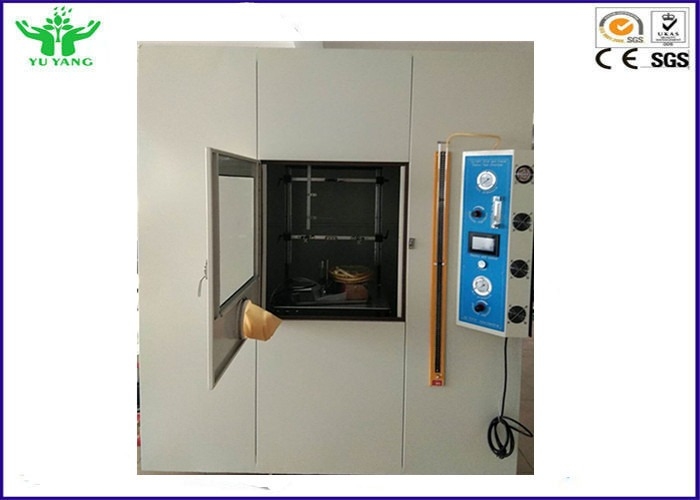

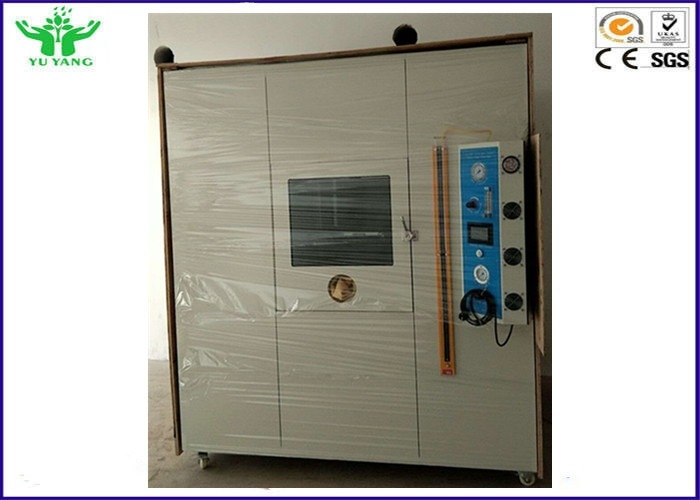

Flammen-Prüfungskammer 0-160kPa des Draht-UL1581 und des Kabels

Flammen-Prüfungskammer des Draht-UL1581 und des Kabels

Beschreibungen:

Flammen-Test-Kammer des Draht-UL1581 und des Kabels wird benutzt, um die flammhemmende Leistung der Dämmschicht unter anormalen Bedingungen wie Hitze und Überstrom zu prüfen. Dieser Abschnitt wird ausschließlich entsprechend UL1581 Abschnitt 1080.1~1080.14 hergestellt und genehmigt durch Guangzhou MEIhua UL Co., Ltd., die völlig der Prüfnorm der Flammen-VW-1 entspricht und auf FT-1 anwendbar ist und FT-2 UL1581.The-Ausrüstung schönen Auftritt, angemessene interne Struktur-, einfache und schnelleoperation hat, genauer Test. Er ist durch Draht- und Kabelhersteller, Colleges, Universitäten und WarenKontrollräume weitverbreitet.

Technische hauptsächlichparameter:

1. Die Maschine wird aus Verbrennungskammer und Steuerfach verfasst.

2. Testkammer: das Volumen ist größer, als Bereich 4m.The über der Testflamme größer als 2.0m ist; Die Kammer besteht aus einem Rahmeninnere und außerhalb der Anstrichschichtdicke 1.5mm der Stahlplatte elektrostatischer Hochtemperaturfarbe, die verarbeitende und formende werkzeugmaschine, externes Spritzen, interne Farbe. Es gibt zwei Farbschichten, eine für Rostschutzfarbe, zwei für Produktion der schwarzen Mattfarbe, mit Rostschutzkorrosion und anderen Eigenschaften.

3. Die Rückseite der Kammer wird mit einem Belüftungs- und Rauchabführungssystem versehen, und Zwangsauspuff wird benutzt. Der Abgas kann zu im Freien entladen werden, nachdem der Test abgeschlossen ist.

4. Betriebsausrüstung: Es gibt ein funktionierendes Fenster unter dem Beobachtungsfenster, mit einer Länge von ungefähr 600mm korrosionsbeständigen langen Armhandschuhen, Dichtungsoperation des Quadrats dann.

5. Lichttechnische Ausrüstung: Nehmen Sie einen Antinebel und eine Lampe des Antirauches LED an

6. Sprühzeit: sie kann eingestellt werden

7. Verbrauchzeit: sie kann eingestellt werden

8. Die Zahl der Flamme: Einstellung

9. Das Gerät hat die Funktionen der automatischen Zündung, des automatischen TIMINGs und der Zählung, mit hoher Testgenauigkeit

10. U-Manometer: 1M

11. Manometer: 0-160kPa

12. Stromversorgung: AC220V, 50HZ

13. Gesamtleistung: 200W

14. Außenmaß der Ausrüstung: L1800mm*W1200mm*H2000mm (ausschließlich der Maße des Auspuffausgangs und -gießmaschinen)

Prüfanweisungen:

Vorbereitung 1.Sample für Test der Verbrennung FT1:

Eine Probe, ungefähr 455mm lang, wird vom fertigen Draht und das Kabel oder die flexible Schnur genommen.

2. Operationsmethode des Tests der Verbrennung FT1:

2.1. Bereiten Sie Proben vor und behandeln Sie sie entsprechend den relevanten Bestimmungen in der oben genannten „Probenaufbereitung“.

2,2 offen klemmen die Tür der Testkammer, beide Enden der Probe in die oberen und untereren Befestigungen beziehungsweise und sie zu reparieren fest. Verschieben Sie den Flammenverbreitungsgrenzindikator- und -flammenverbreitungsanfangsindikator auf die passende Position. Zugangsgas, Zugangsluft.

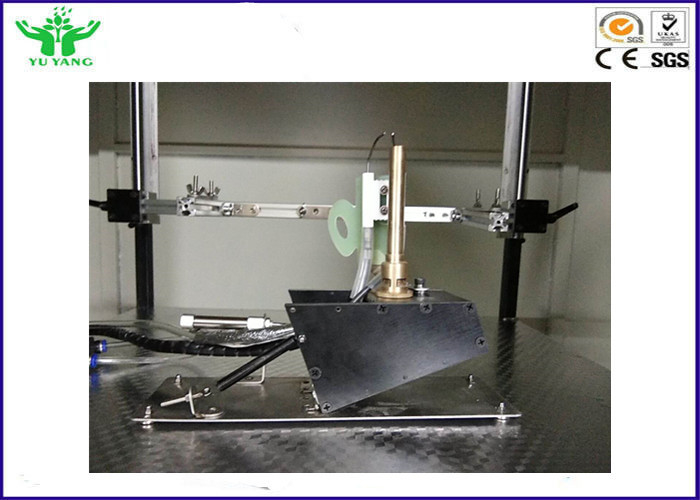

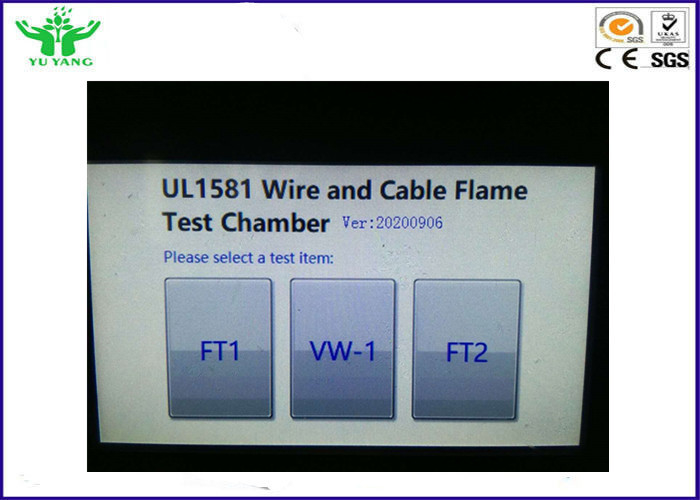

2,3 Energie an und den Netzschalter einschalten. Drehen Sie sich auf „Licht“ auf dem Touch Screen und der Drehung auf dem Beleuchten. Drücken Sie die „Bewegungsfeuer DÜSE“ auf Touch Screen. Kippen Sie die Düse 70° und setzen Sie sie (wie gezeigt unten). Dann eine Flammendüse installieren (lang: 40mm). Bewegen Sie die Düsenversammlung passend und vergleichen Sie sie, um mit einer Düse zu versehen, um die Position des Tests der Düse zu bestimmen. (Anmerkung: Sobald die Position des Lötlampe bestimmt wird, braucht sie nicht justiert zu werden)

2,4 nach der Düse wird justiert, Flammendüse entfernt und drückt die „Bewegungsfeuer DÜSE“ auf Touch Screen. Setzen Sie das Düsensenkrechte bis 90°.

Zusätze stellen dar:
