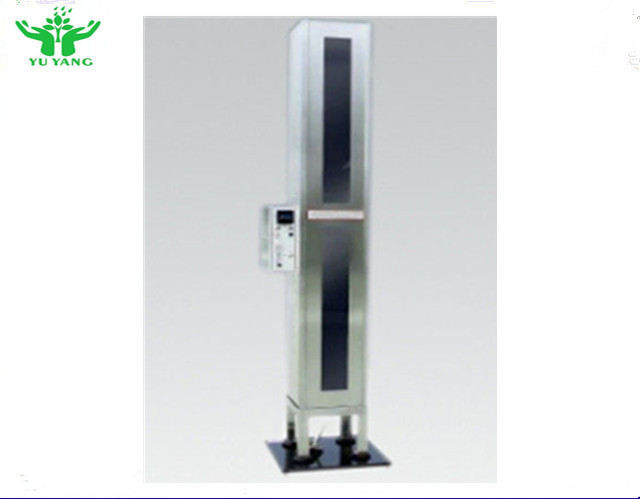

NFPA-Ausbreitungs-Entflammbarkeits-Testgerät 800-1000BTU/Ft3

Methoden NFPA 701-2004 2 Gewebe und Filme flammen Ausbreitungs-Prüfvorrichtung

Anwendung:
Es wird verwendet, um die Ausbreitung der Flamme über dem Bereich hinaus festzusetzen herausstellte die Zündquelle. Es ist anwendbar
zu Vinyl-überzogenen Gewebestromausfallfuttern und -geweben einschließlich vielschichtige Gewebe, Filme und Plastikvorhänge,
mit oder ohne Verstärkung oder Schutzträger mit der Bereichsdichte größer als 700g/m2.

Standard:
Methoden 2 NFPA 701-2004

Spezifikation:
1. Labor: in Übereinstimmung mit 12,2 von NFPA 701-2004
1,1 Ofenspezifikationen: Länge, Breite (305 ± 5) Millimeter, Höhe (2130 ± 10) Millimeter;
1,2 Struktur: gemacht von dick 1.5mm 304 # Edelstahl. Vor einem transparenten Beobachtungsfenster;
1,3 Spitzenprobe Rod:

1.3.1 von der Unterseite des Ofenkörper-Rand ± 1190 10mm, beide Seiten sollten bis 4mm eingestellt werden
horizontale Ausrichtung des Lochs;
1.3.2 besteht aus Stahlstangen mit einem Durchmesser (1,5 ± 0,1) von Millimeter oder (3,0 ± 0,1) von Millimeter und von Länge von (330
± 10) Millimeter, welches wird Ende in einen scharfen Punkt geschnitten;
1,4 untere Beispielstange: aus Stahlstangen mit einem Durchmesser von (1,5 ± 0,1) Millimeter bestehen und (255 ± 10)
Millimeter in der Länge, welches wird Ende in einen scharfen Punkt geschnitten;
1,5 vertikale Führungsleine:
1.5.1 befinden sich ein Paar vertikale Führungsdrähte, die von den weichen Stahldrähten gemacht werden, in der Mitte des Ofenkörpers
(100 ± 5) Millimeter auf den gelassenen und rechten Seiten (der Abstand der Paare der Drähte ist (200 ± 5) Millimeter);
1.5.2 ist der Abstand zwischen Linien jedes Paares (25 ± 2) Millimeter (von der Front, zum sich im Kasten zurückzuziehen)
1.5.3 wird der vertikale Führungsdraht an einer Stange des Durchmessers (6 ± 0,05) Millimeter angebracht
1,6 ist der obere Teil des Testraumes mit Glasfaserstoffleitblech mit Maßen von installiert
(± 10) Millimeter 1000 × (125 ± 5) Millimeter; Glasfaserstoff wird mit Glasnähgarn an jedem gemacht
Ende (40 ± 3) Millimeter (3 ± 0,2) Millimeter × (330 ± 5) Millimeter und Durchlauf durch das Loch (4 ± 0,5) Millimeter in
Mitte der Spitze der Kammer; (4 ± 0,5) Millimeter-× 25 ist ± 1) Millimeter, jedes Ende rund;
Brenner 2:
2,1 installiert in den örtlich festgelegten Sitz, in eine Neigung mit 20 Winkeln;
2,2 Brennerhitze: 800BTU/Ft3 | 1000BTU/Ft3
2,3 Düse von der Unterseite des Tests: 100mm
2,4 Strömungsmesser: für das Rotorströmungsmesser sollte die maximale Reichweite 150 L/Stunde oder 300 L/Stunde sein
2,5 Nadelventil: justieren Sie die Höhe der Flamme
2,6 Manometer: 0 | 1Mpa, die Genauigkeit von 0,5
2,7 Flammenmaßskala: Höhe der Maßbrenner-Flamme und Mustergröße mit einer Genauigkeit von 1 Millimeter
3 Kontrollabschnitt:
3,1 Anzünder: automatische Hochspannungszündung
3,2 Timer:
TIMING der Verbrennung 3.2.1: 0-99.99s stellte willkürlich, die Entschließung von 0.01s, Genauigkeit von 0.1s ein
3.2.2 fortgesetzt Verbrennungszeit: 0-99.99s stellte willkürlich, die Entschließung von 0.01s, Genauigkeit von 0.1s ein
3,3: Steuerung: wie Zündung Verbrennungs-TIMING, fortgesetzt Verbrennungszeit
