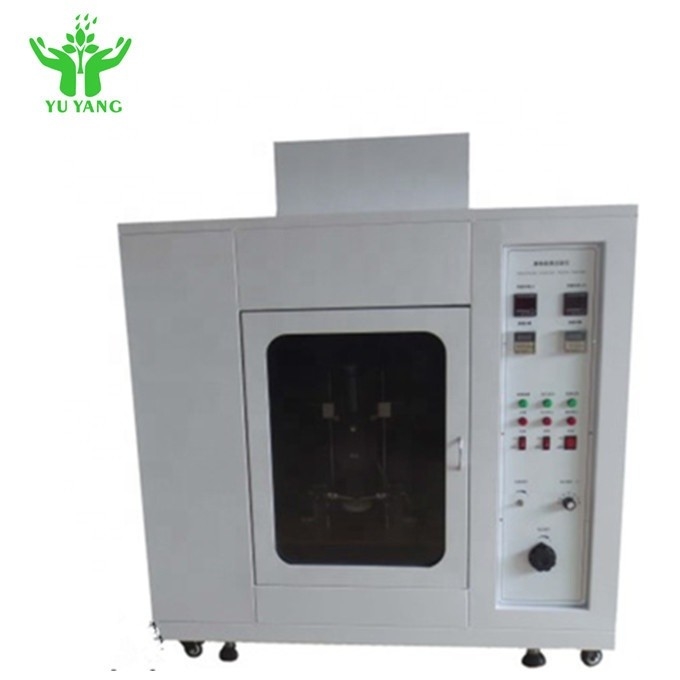

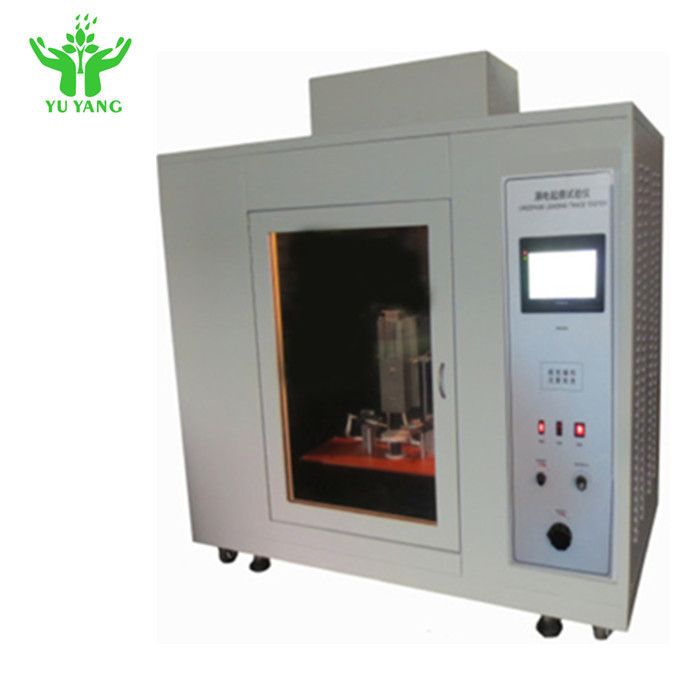

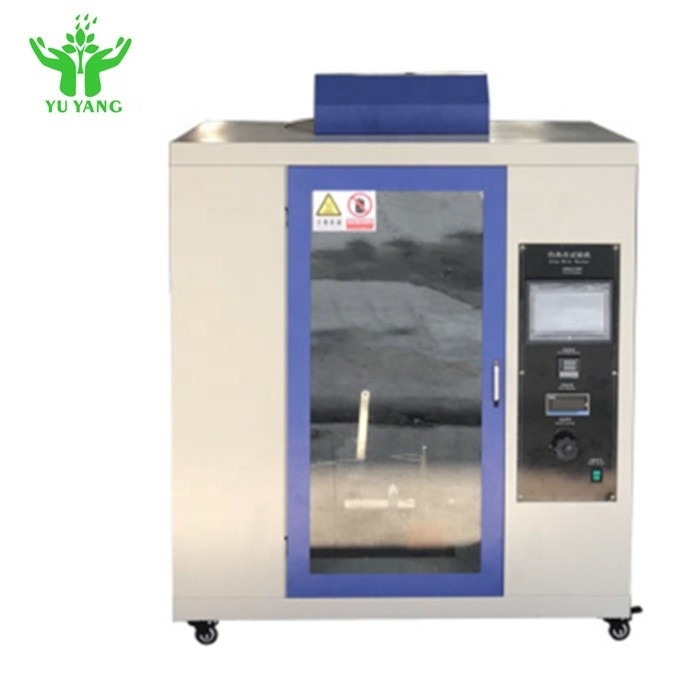

ASTM D3638-92, das Index-Prüfvorrichtung, Test der Niederspannungs-44-50Drops/Cm3 aufspürt

Niederspannung ASTM D3638-92, die Index-Prüfvorrichtungs-Entflammbarkeits-Testgerät aufspürt

Beschreibung:

Niederspannung ASTM D3638-92, die Prüfvorrichtung aufspürt, simuliert nass/Feuchtigkeitszustand, Spurhaltungsindex des Tests (CTI)

und kriechstromfester Index (PTI). Es wird für elektrische elektronische Produkte, feste Isoliermaterialien von verwendet

Haushaltselektrogerät und andere Produkte.

Prüfmethode:

Auf der Oberfläche des Körpers isolieren Sie Material, an der angeordneten 2mmx5mm Platinelektrode, anwenden ein sicheres

Spannungs- und Satz30s Zeit, tropfen das angeordnete Tropfenvolumen (0.1%NH 4CL) bei 35 Millimeter Höhe, dann werten festes aus

Isoliermaterialoberfläche unter kombiniertem elektrischem Feld und mittlerer Verschmutzungstoleranzfähigkeit,

bestimmen Sie seinen Spurhaltungsindex (CTI) und kriechstromfesten Index (PTI).

Prüfnorm:

IEC60112: 2003, UL746A, ASTM D 3638-92, LÄRM 53480, GB4706.1, GB4207 und anderer gleichwertiger Test

Standard.

Spezifikationen:

1. Elektrodenmaterial: Platin/Edelstahl

2. Elektrodengröße: (2mm±0.1mm) können x (5mm±0.1mm) x (40mm±5mm), Platinelektrode 12mm, 30°±2° nicht

3. Elektrodenabstand: 4.0mm±0.01mm, Winkel 60 °±5°

4. Elektrodendruck: 1.00N±0.001N

5. Testlösungswiderstand: Lösung EIN 0.1%NH 4CI, 3.95±0.05 Ω.m, Lösung B 1.98±0.05 Ω.m

6. Tropfenvolumen: 20 Rückgänge 0.380~0.480g, 50 Rückgänge 0.997~1.147g (justierbar)

7. Abwurfhöhe: 35mm±5mm (justierbar)

8. Fallzeit: 30s±10.1s, Digitalanzeige, Voreinstellung, 50-Rückgangs-Zeit 24.5min±2min

9. Tropfenquantität: 1-9999, Digitalanzeige, Voreinstellung

10. TestWindgeschwindigkeit: 0.2m/s

11. Prüfspannung: 100V~1000V (Skalenteil 25V, justierbar)

12. EnergieSpannungsabfall: 8% wenn 1.0A±0.1A

13. Externes Kammermaß: 600Wx1000Hx500D Millimeter

14. Lüftungsgitterdurchmesser: 100mm

15. Stromversorgung: Wechselstrom 1 Phase 220V 50/60Hz 500W
