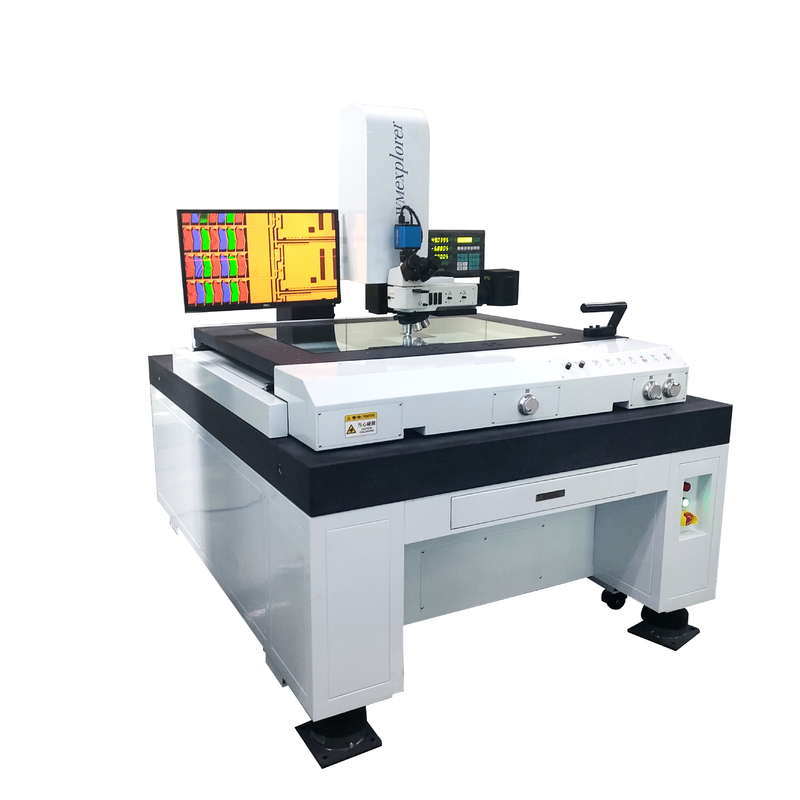

Präzision 2D-Optische Koordinatenmessmaschine mit SONY 1/3" Farb-CCD-Kamera

Beschreibung des Produkts:

Präzision 2D-Optische Koordinatenmessmaschine mit SONY 1/3" Farb-CCD-Kamera

Das optische Bildmessgerät ist ein hochpräzises, leistungsfähiges und zuverlässiges Messgerät, das optische, mechanische,elektronische und computergestützte BildverarbeitungstechnologienDas zu messende Objekt wird zunächst durch das optische Verstärkungssystem vergrößert, und dann erfasst das CCD-Kamerasystem die Bildmerkmale und sendet die Daten zum Computer zur Analyse.Dieses Instrument wird hauptsächlich bei der Inspektion und Qualitätskontrolle verschiedener komplexer Präzisionsteile verwendet, z. B. Bestimmung von Konturen und Oberflächenformen, Größe, Winkel und Position.

Zu den Merkmalen des optischen Bildmessgeräts gehören: hohe Genauigkeit durch den Einsatz fortschrittlicher optischer und elektronischer Technologien, die Objekte mit einer Präzision auf Mikronebene messen können;schnelle Erkennung durch automatische Identifizierung und Verarbeitung von Bildmerkmalen per Computer■ einfache Bedienung durch benutzerfreundliche Bedienoberfläche und Automatisierungsfunktionen; und schließlich wird es in vielen Branchen wie Elektronik, Maschinen, Formen,mit einer Breite von mehr als 20 mm,Insgesamt ist das optische Bildmessgerät ein sehr wichtiges Werkzeug in der modernen Fertigungsindustrie, da es die Produktqualität effizient verbessert und die Produktivität erhöht.

Eigenschaften:

Die optischen Bildmessgeräte bieten viele Vorteile, wie zum Beispiel die Fähigkeit, komplexe Teile zu erkennen, einschließlich Kurven, Oberflächen, Löcher usw.Es bietet auch eine berührungsfreie Messung, um das zu messende Objekt zu schützen und Fehler durch Berührung zu vermeiden.Es verfügt über einen hohen Automatisierungsgrad, der eine automatisierte Messung ermöglicht und die Geschwindigkeit und Genauigkeit des Prozesses verbessert.Die kompakte Bauweise sorgt für eine einfache Wartung und Reparatur und die Fähigkeit, lange stetig zu arbeiten..

Technische Parameter:

Die X-Achse hat eine Entfernung von 200 mm, die Y-Achse eine Entfernung von 100 mm und die Z-Achse eine Entfernung von 200 mm (für den Fokus) mit einer Messgenauigkeit von 3+L/200 um.

Die Auflösung in der X- und Y-Achse beträgt 0,001 mm und die maximale Werkstückhöhe 90 mm. Die Bildschirmgröße beträgt Ø 312 mit einem Drehbereich von 0°~360°,und die Auflösung in der X-Achse und Y-Achse ist 1 ́ oder 00,01°.

Die Optionen für die Vergrößerung der Linse sind 10X, 20X, 50X und 100X mit Objektaufnahmen von Ø30, Ø15, Ø6 und Ø3 und Arbeitsdistanzen von 77.7Ich bin 44.3Ich bin 38.4Es verfügt über ein DP-100-Mehrfunktionsdatenverarbeitendes System, mit dem Daten gesammelt und Punkt, Linie, Kreis, Winkel und Entfernung gemessen werden können.

Darüber hinaus ist die Beleuchtung von Übertragung und Reflexion 24V/150W Halogenlampe, die Leistung ist 110V/220V ((AC), 50/60HZ, und die Gesamtleistung ist 400W. Es verfügt über ein kaltes Luftkühlsystem,Abmessungen von 1750*920*1700mm und Gewicht von 170 kg.

Anwendungen:

DieYUYANG YYM-2010Das manuelle Videomesssystem ist eine 2D-Optische Koordinatenmessmaschine, die in Dongguan entwickelt und hergestellt wird.Es ist mit einer Gesamtvergrößerung von 30 ~ 230X und einer Messgenauigkeit von ± 3 ausgestattet.5 μm. Die Auflösung dieser Maschine beträgt 0,001 (mm).Es ist ein perfektes Werkzeug für manuelle Video-Messsystem und 2D-optische Koordinatenmessung.

Unterstützung und Dienstleistungen:

Wir bieten technische Unterstützung und Service für Elektro-Test-Set. Unsere technische Unterstützung und Service-Team ist 24/7 zur Verfügung, um Ihnen bei Fragen zu helfen, die Sie über das Produkt haben.Wir haben ein Team von ausgebildeten Fachleuten, die Ihnen bei der Installation helfen könnenWir bieten auch Produktschulungen und Schulungen an, um sicherzustellen, dass Sie das Produkt effizient und effektiv verwenden können.Unser technisches Support- und Service-Team ist bestrebt, den besten Kundenservice zu bieten..

Wenn Sie Fragen zu unserem elektrischen Prüfgerät haben, kontaktieren Sie uns bitte unter [support@example.com] und wir werden so schnell wie möglich antworten.

Verpackung und Versand:

Verpackung und Versand von elektrischen Prüfgeräten

Das elektrische Prüfgerät sollte wie folgt verpackt sein:

• Das Produkt in die Originalverpackung legen und versiegeln.
• Das Produkt wird in eine Schachtel gelegt und mit Verpackungsmaterialien gefüllt, um es während des Transports vor Schlägen zu schützen.
• Das Feld wird mit "Elektrische Prüfsammlung" gekennzeichnet.

Das elektrische Prüfgerät sollte von einem zuverlässigen Kurierdienst versandt werden und sollte Verfolgungsinformationen enthalten, um sicherzustellen, dass es pünktlich und sicher ankommt.
