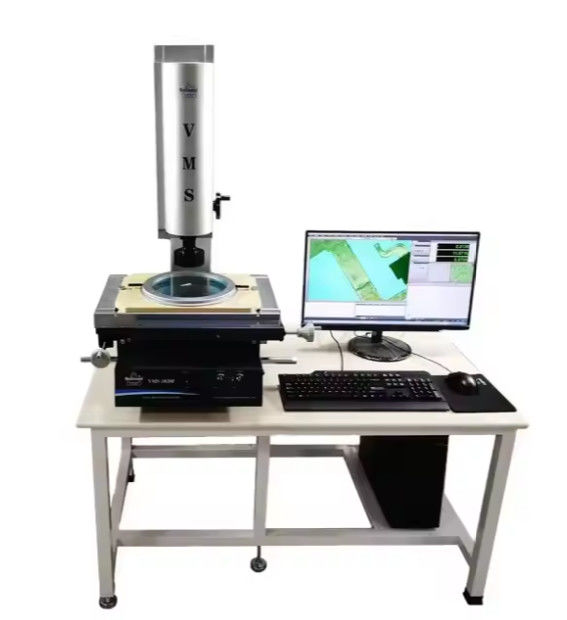

Vision System Fully Auto Cnc Optical Equipment Video CNC Gear Measuring Machine

Produktbeschreibung:

Erweiterte Inspektionsfähigkeit mit 0,7-4,5X Objektivvergrößerung Elektrisches Testset

Das optische Bildmessgerät ist ein hochpräzises Werkzeug, das optische, mechanische, elektronische und computergestützte Bildverarbeitungstechnologien integriert.

Es verwendet ein optisches Verstärkungssystem, um das gemessene Objekt zu vergrößern, das dann von CCD-Kameras aufgenommen und zur Analyse an einen Computer gesendet wird. Der Hauptzweck von OIMI besteht darin, die Abmessungen, Winkel und Positionen komplexer Präzisionsteile basierend auf Kontur und Oberflächenform zu messen.

OIMI hat viele herausragende Eigenschaften. Erstens ist es aufgrund der Verwendung fortschrittlicher optischer und elektronischer Technologie hochpräzise, wodurch es im Mikrometerbereich messen kann. Darüber hinaus hat OIMI die Fähigkeit, Bildmerkmale durch einen automatischen und computergesteuerten Prozess schnell zu erkennen und zu identifizieren. Darüber hinaus verfügt es über eine benutzerfreundliche Onboard-Softwareoberfläche und ist mit halbautomatischen Funktionen ausgestattet, um manuelle Messungen zu vereinfachen. Darüber hinaus hat OIMI ein breites Anwendungsspektrum in der Elektronik-, Maschinenbau-, Formenbau- und Automobilindustrie und spielt eine wichtige Rolle bei der Qualitätskontrolle und Prozessoptimierung.

Alles in allem ermöglicht OIMI den Herstellern, ihre Produktqualität und Produktionseffizienz zu steigern. Mit Hilfe von OIMI können viele Unternehmen in der modernen Fertigungsindustrie ihre Leistung deutlich verbessern.

Eigenschaften:

Optische Bildmessgeräte bieten viele Vorteile, beispielsweise bei der Erkennung komplexer Teile. Diese Instrumente bestehen aus anspruchsvollen Kurven, Oberflächen und Löchern und sind in der Lage, mehrere Teile gleichzeitig zu erkennen.

Darüber hinaus können optische Bildmessgeräte berührungslose Messungen durchführen, wodurch das Objekt geschützt und Fehler durch Kontakt vermieden werden.

Diese Methode zeichnet sich auch durch einen hohen Automatisierungsgrad aus. Durch den Einsatz von Computerverarbeitung zur Merkmalsidentifizierung und automatisierten Messung werden die Genauigkeit und Geschwindigkeit der Messung erheblich verbessert.

All dies kann mit der Gewissheit genossen werden, die mit einem kompakten Design einhergeht, das einfach zu warten und zu reparieren ist. Infolgedessen können diese effizienten Maschinen über einen längeren Zeitraum stabil arbeiten.

Technische Parameter:

Der X-Achsen-Verfahrweg beträgt 200 mm und der Y-Achsen-Verfahrweg 100 mm. Der Z-Achsen-Verfahrweg beträgt 200 mm (zum Fokussieren). Die Messgenauigkeit beträgt 3+L/200 um. Die Auflösung der X-Achse und der Y-Achse beträgt jeweils 0,001 mm. Die Bildschirmgröße beträgt Ø 312, verwendbarer Bereich > Ø300 (mit der Messlinie). Der Bildschirmdrehbereich beträgt 0° bis 360°, mit einer Auflösung von 1' oder 0,01°. Die Objektivvergrößerung hat vier Optionen: 10X, 20X, 50X und 100X. Das Objektfeld in mm ist Ø30, Ø15, Ø6 und Ø3. Der Arbeitsabstand in mm beträgt 77,7, 44,3, 38,4 und 25,3. Die max. Werkstückhöhe beträgt 90 mm für alle vier Optionen. Das Datenverarbeitungssystem ist das DP-100-Multifunktions-Datenverarbeitungssystem, das in englischer Sprache erscheint und Daten erfassen und den Punkt, die Linie, den Kreis, den Winkel und den Abstand messen kann. Die Beleuchtung von Transmission und Reflexion ist eine 24V/150W-Halogenlampe. Die Leistung beträgt 110V/220V(AC), 50/60HZ, und die Gesamtleistung beträgt 400W. Die Kühlung erfolgt durch Kaltluftzwangskühlung. Die Abmessungen dieses Geräts betragen 1750*920*1700 mm, während das Gewicht der Maschine 170 kg beträgt.

Anwendungen:

Das YUYANG YYM-2010 Manual Video Measuring System ist eine ideale Lösung für industrielle Messanwendungen. Es wird in DONGGUAN hergestellt und hat einen Drei-Achsen-Verfahrweg von 200*100 mm und eine Auflösung von 0,001 mm. Die Messgenauigkeit erreicht bis zu ±3,5 μm, und die Abmessung beträgt 500*700*1100. Das System ist mit Oberflächenlicht und Transmissionslicht mit LED ausgestattet, wobei die Helligkeit einstellbar ist. Es ist besonders perfekt für Profilprojektoren und manuelle Video-Messsysteme.

Das YUYANG YYM-2010 Manual Video Measuring System bietet eine zuverlässige und genaue Messlösung für verschiedene Branchen. Die hohe Präzision und Auflösung dieses Systems gewährleisten die Genauigkeit und Wiederholbarkeit der Messergebnisse. Es verfügt außerdem über ein benutzerfreundliches Design mit einstellbarer Helligkeit und einfacher Bedienung, was es zu einer idealen Wahl für industrielle Messanwendungen macht. Mit seiner hohen Leistung und Haltbarkeit ist das YUYANG YYM-2010 Manual Video Measuring System ein großartiges Werkzeug für präzises und effizientes Messen.

Support und Services:

Verpackung und Versand:

Das elektrische Testset ist sicher verpackt, um Schäden während des Transports zu vermeiden. Das Verpackungsmaterial ist so konzipiert, dass es das Produkt vor äußeren Einflüssen, Staub, Feuchtigkeit und anderen Umgebungsbedingungen schützt. Das Produkt wird dann in einem sicheren Karton oder Karton an seinen Bestimmungsort versandt.
