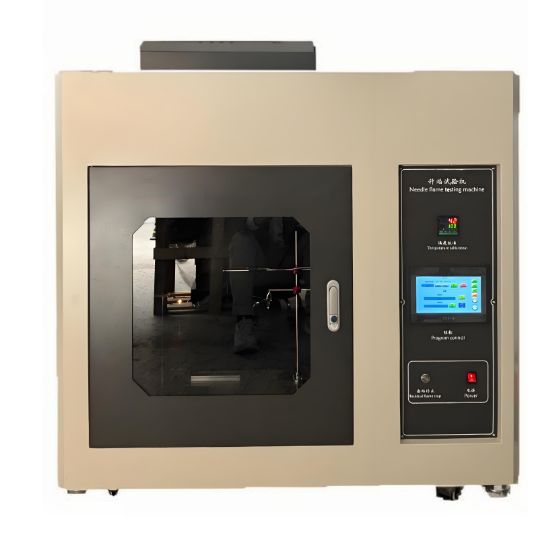

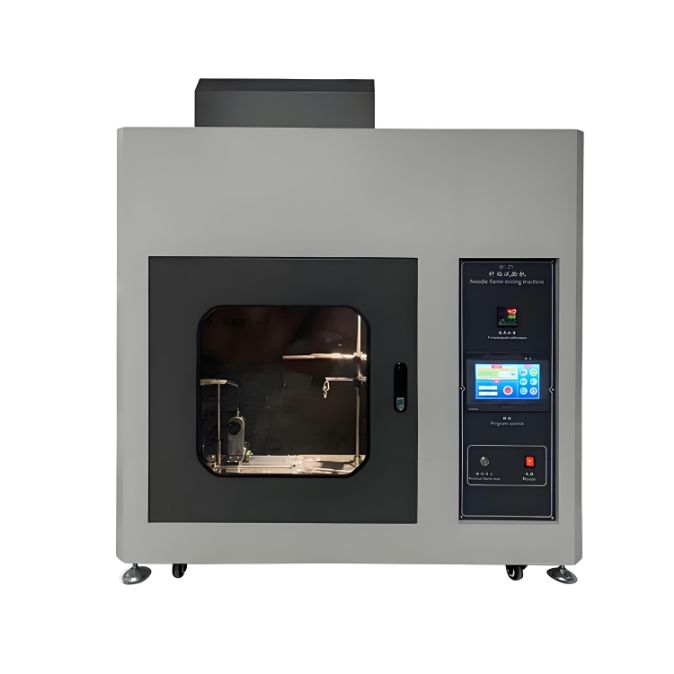

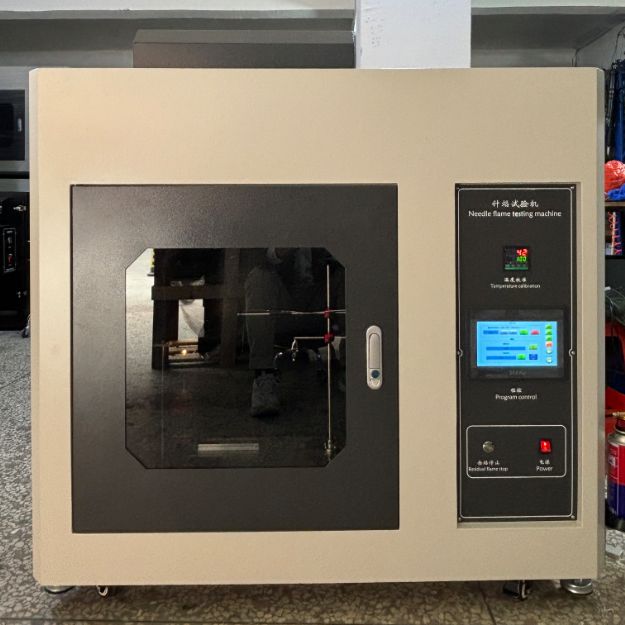

IEC 60695 Nadelflammen-Verbrennungstester
Beschreibung:
Das Flammentestgerät ist der simulierte Testartikel, der in IEC60695-2-2 1991 (zweite Ausgabe), GB5169 und der ersten Änderung von IEC60695-2-2 (März 1994) spezifiziert ist.Das Nadelflammen-Testgerät verwendet einen Nadelbrenner bestimmter Größe (Φ0,9 mm) und ein spezifisches Gas (Butan oder Propan). Es wird in einem Winkel von 45° auf die Testprobe gerichtet, um die Verbrennung auszulösen. Die Zündgefährdung durch kleine Flammen, die durch interne Fehlerbedingungen in der Ausrüstung verursacht werden, wird anhand der Frage beurteilt, ob sich die Probe und die Zündpolsterschicht entzünden, der Dauer der Zündung und der Länge der Verbrennung.
Anwendungen:
Das Flammentestgerät eignet sich für die Forschung, Produktion und Qualitätskontrolle von elektrischen und elektronischen Geräten und deren Komponenten, einschließlich Beleuchtung, Niederspannungs-Elektrogeräten, Haushaltsgeräten, Werkzeugmaschinen-Elektrik, Motoren, Elektrowerkzeugen, elektronischen Instrumenten, elektrischen Instrumenten, Informationstechnologiegeräten, elektrischen Servicegeräten, elektrischen Steckverbindern und Zubehörteilen. Es ist auch für die Industrien von Isoliermaterialien, technischen Kunststoffen oder anderen festen brennbaren Materialien geeignet.
Parameter:
|
Nadelbrenner
|
Edelstahl, Innenloch Φ 0,5 mm ± 0,1 mm, Außendurchmesser Φ 0,9 mm, Länge Φ 35 mm
|
|
Brennerwinkel
|
Kann vertikal (beim Einstellen und Messen der Flammenhöhe) und um 45 Grad geneigt sein° (während des Tests)
|
|
Zünden der Bettungsschicht
|
Die Dicke beträgt mehr als 10 mm, die weiße Kiefernplatte ist mit Standard-Seidenpapier von 12 g / m 2 ~ 30 g / m 2 bedeckt, und der Abstand vom Flammenanwendungsort beträgt 200 mm ± 5 mm
|
|
Gas abstellen
|
95 %, Butangas (Basisgas)
|
|
Gasflammentemperaturgradient
|
100℃±2℃ ~ 700℃±³℃ (Raumtemperatur ~ 999℃), 23,5 s±1,0 s (1 s ~ 99,99 s)
|
|
Die Flammen waren hoch
|
12 mm ± 1 mm (einstellbar)
|
|
Zündzeit
|
5 s, 10 s, 20 s, 30 s, 60 s, 120 s - 1 + 0 s (1 s ~ 999,9 s Digitalanzeige ist voreingestellt)
|
|
Flammenhaltezeit
|
1 s ~ 99,99 s (Digitalanzeige, kann manuell angehalten und die Digitalanzeige beibehalten)
|
|
Experimenteller Raum
|
≥0,5 m3, Hintergrund schwarz
|
|
Outline-Abmessung
|
Länge 1000 mm x Breite 650 mm x Höhe 1140 mm, Abluftloch Φ 115 mm;
|
Testbetriebsschritte:

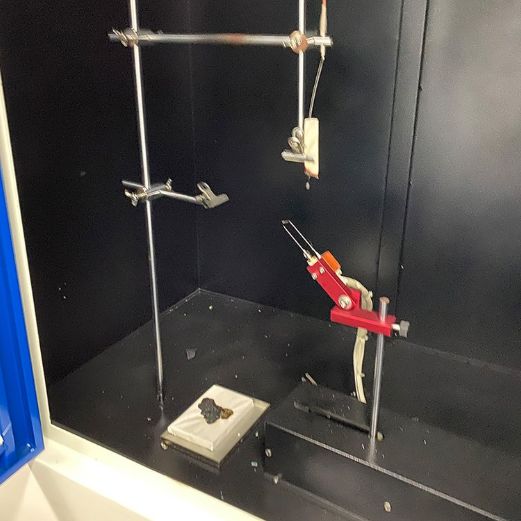

1. Einspannen der Proben: Spannen Sie die Proben gemäß den Standardanforderungen ein und stellen Sie die Höhe der auf der Vorrichtung montierten Proben ein.
2. Flammenregulierung: Drücken Sie die Taste "Gas öffnen" (automatische Zündung), um die Gasquelle zu öffnen, öffnen Sie das Durchflussmesserventil, legen Sie die Flammenhöhenanzeige auf die Oberseite des Verbrennungssitzes, stellen Sie das Durchflussmesserventil ein, um die Standardflammenhöhe (12 mm±1) zu erreichen.

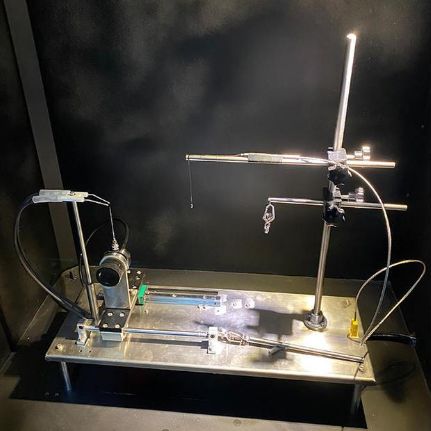

3. Dieses Gerät ist mit einer Flammenintensitäts-Verifizierungsvorrichtung ausgestattet. Die Verwendungsmethode ist wie folgt: Legen Sie zuerst den Thermoelementdraht, der den Temperaturmess-Kupferblock trägt, direkt über die Nadel. Drücken Sie dann die Taste 'Gas starten (automatische Zündung)', um die Temperaturkalibrierung zu starten. Nachdem Sie die Taste gedrückt haben und die Flamme stabil ist, platzieren Sie die Temperatursonde über dem Zündpunkt des Brenners und überwachen Sie gleichzeitig das Thermometer und den Timer. Wenn die Temperatur 100℃erreicht, startet der Timer automatisch. Wenn die Temperatur 700℃erreicht, stoppt der Timer automatisch. Überprüfen Sie, ob die Zeit auf dem Timer 23,5 S±1,0 S beträgt. (Standardanforderung: 23,5 S±1,0 S).
4. Winkeleinstellung: Klicken Sie auf den Bildschirm, um zu starten (Sie müssen am Ursprung klicken), öffnen Sie sich automatisch bis zum Boden des Produktlimits, um 45 Grad zu bilden.
5. Zünden Sie die Flamme. Stellen Sie die "Feuerversorgungszeit" ein, passen Sie die Position der Probe und des Brenners an.
Starten Sie den Test. Der Brenner bewegt sich automatisch nach rechts und beginnt, die Probe zu erhitzen, sobald er sich in Position befindet.
