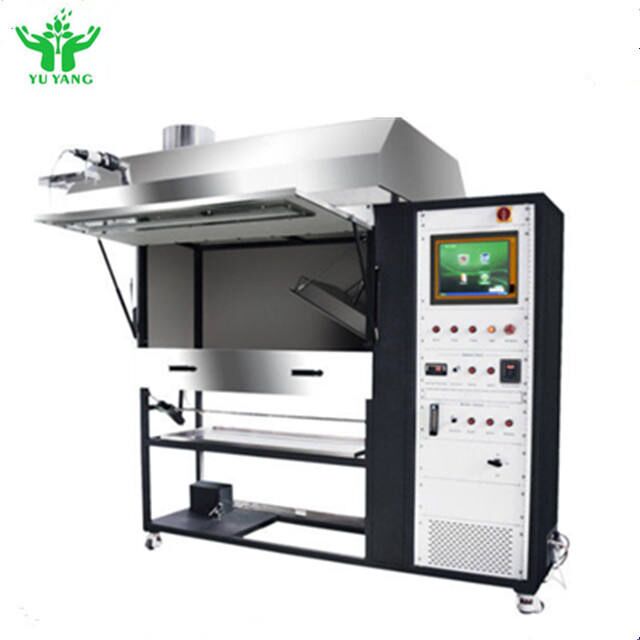

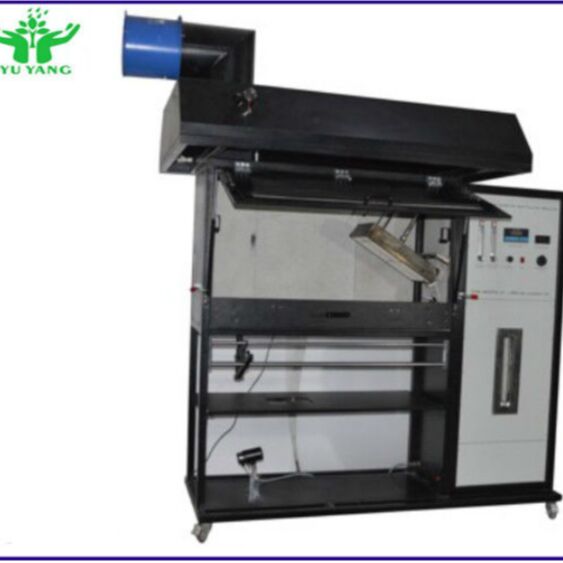

ISO 9239-1 ASTM E 846 Fußboden-Strahlungswärmestrom-Prüfgerät

Die ISO 9239 Radiant Flooring Panel-Prüfung ist der Eckpfeiler der Brandreaktionsprüfungen von Bodenbelagmaterialien in der Euro-Klasse.Das Gerät misst die Flammenverbreitung der Probe unter thermischer Belastung mit Hilfe einer Strahlungswärmezündung.Die thermische Belastung simuliert ein Feuer, das im Ursprungsraum wächst und durch eine Türöffnung auf den Boden in einem angrenzenden Raum oder Korridor ausstrahlt.

Dieses Prüfgerät kann auch für Prüfungen nach den Normen ASTM E648 und DIN 4102 Teil 14 verwendet werden.

• GB/T 11785 "Messung der Verbrennungsleistung von Fußboden - Strahlwärmequelle"
• ISO 9239-1:2002 "Verbrennungsleistung von Bodenbelägen Teil 1 - Die Verbrennungsleistung wird mit einer Strahlungswärmequelle bestimmt"
• ASTM E648: Standardprüfmethode für den kritischen Strahlungsfluss von Bodenbelagsystemen mit Strahlungswärme
• ASTM E970: Standardprüfmethode für den kritischen Strahlungsfluss von freiliegender Dachbodenisolierung mit einer Strahlungswärmeenergiequelle
• NFPA 253: Standardprüfmethode für den kritischen Strahlungsfluss von Bodenbelagsystemen mit einer Strahlungswärmeenergiequelle

• Isolierte Prüfkammer mit Isolationsplatte aus Kalziumsilikat und temperaturbeständigem Beobachtungsfenster
• Probehalter aus Edelstahl auf einer Gleitplattform für eine sichere und einfache Probenbelastung

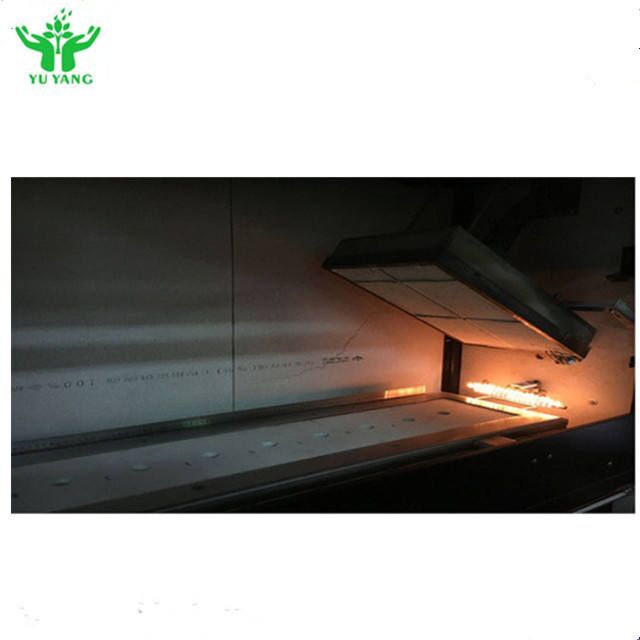

• Gasbetriebene Leuchtkörperplatte, 30o geneigt, auf das horizontal montierte Bodenbezugssystem gerichtet
• Verteilung des Strahlungsströmungsstroms zwischen einem Nennmaximum von 10,9 kW/m2 und einem Minimum von 1,1 kW/m2
• Scheinkalibrationsmuster mit Halter, kalibriertem Wärmeflussmessgerät und Montage
• Verbrannte Entfernung bis zum Ausbrennen der Flamme, umgerechnet in äquivalenten kritischen Strahlungsstrom in kW/m2
• Wärmeflussmesser: Bereich 0-50 kW/m2; Oberflächenemissivität: ε=0,95±0.05
• Rauchmesssystem nach DIN 50055 auf einem separaten Rahmen am Abgasstapel montiert
• Steuerständer für eine bequeme Beobachtung während der Einrichtung und Kalibrierung der Anlagen
• Automatische Zündung des Strahlungsfeldes mit Sicherheitsausschnitt
• Automatisch bewegliche Zündbrenner des Typs T
• Kapuze aus Edelstahl mit Rauchmessungsanlagen
