Feuerprüfgeräte Solarzellen Flammenausbreitung & Glutbrandprüfmaschine

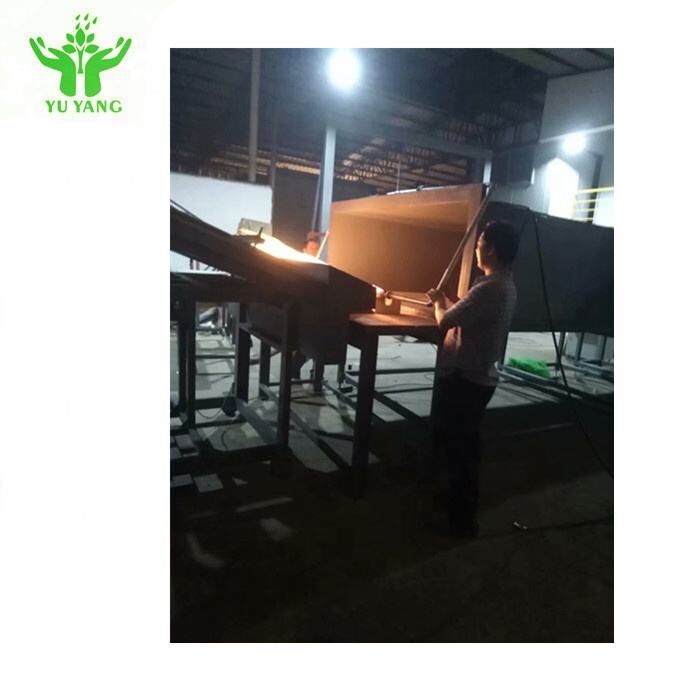

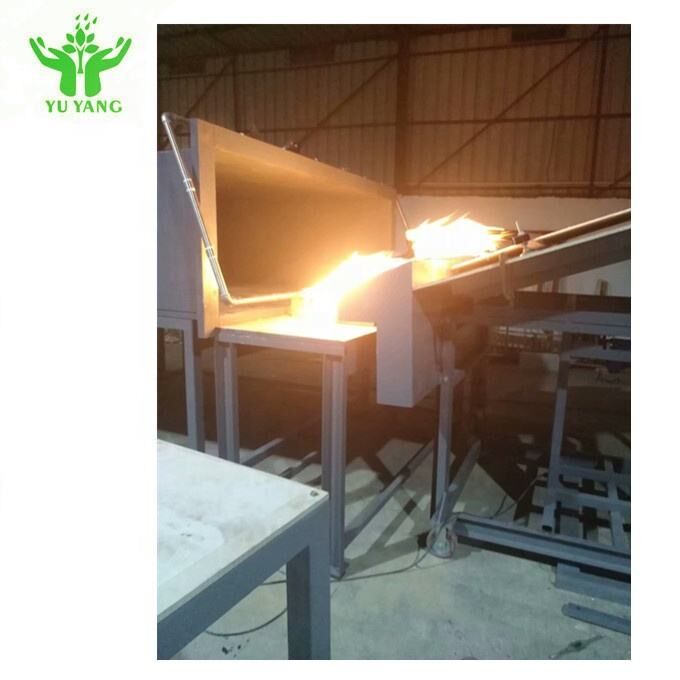

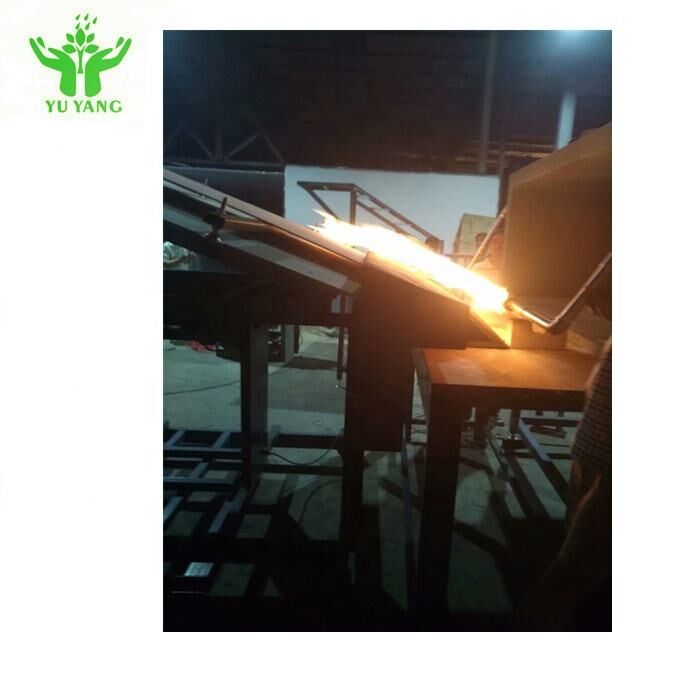

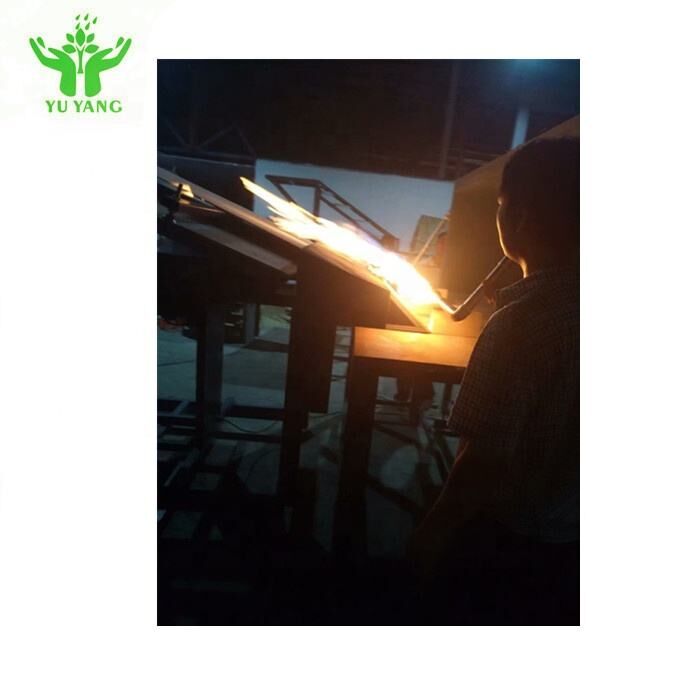

Die Testmaschine für die Ausbreitung von Flammen und brennenden Solarzellen wurde auf der Grundlage der Standards UL 1730 und IEC 61730-2 entworfen und entwickelt. Dieses Instrument simuliert reale Bedingungen zur Beurteilung der Brandschutzleistung von Dachkomponenten und bewertet Proben auf den Ebenen A (1,82 m), B (2,4 m) und C (3,9 m). Es wird auch zur Prüfung der Brandschutzleistung von Photovoltaikkomponenten eingesetzt.

• UL 1730: Rauchmelder und Zubehör für einzelne Wohneinheiten von Mehrfamilienhäusern und Hotel-/Motelzimmern
• UL 790: Standardtestmethoden für Brandtests von Dacheindeckungen
• IEC 61730-2 Anhang A: Brandprüfungen, Flammenausbreitungs- und Brennbrandprüfungen
• ASTM E 108-04: Standardtestmethoden für Brandtests von Dacheindeckungen
• KS C IEC 61730-2 Anhang A: Feuerwiderstandstest, Flammenausbreitungs- und Brennbrandtest

• Dacheindeckungsmaterialien aus Sperrholz: 1.300 (B) × 1.000 (T) × 120 (H) mm für Testmusterinstallation
• Am Testende ist eine Platine für die Nichtbrennbarkeitsprüfung installiert, um die Aushärtung der Platte zu verhindern
• Lüftersteuerplatine aus Edelstahl mit einstellbarem Prüfwinkel: 1.440 (L) × 940 (H) mm
• Hauptrahmenhalterung aus korrosionsbeständigem Stahl: 1.020 (L) × 1.000 (T) × 1.473 (H) mm
• Nicht brennbare Plattenanordnung, die Traufe und Gesims simuliert: 330 (B) × 2.130 (T) × 584 (H) mm
• Luftdurchsatz: 19 ± 8 km/h (5,5 m/s) mit Anemometerüberwachung
• Separate Lüftungsrohre zur Außenluftabsaugung
• Wabenfilter und Gaseintrittsleitschaufel im Luftkanal
• Lüftungskanäle mit Neigungsverstellplatte zur Steuerung der Luftströmungsrichtung
• Leitbleche aus Edelstahl sorgen für einen stabilen Luftstrom
• Kanalmaterialien aus Edelstahl: 2.130 (B) × 762 (H) × 3.000 (L) mm
• 220 V, 50 Hz Dreiphasenventilator mit Umkehrsystem und einem Mindestdurchfluss von 300 m³/min
• Stufenlos regelbarer Drehzahlumrichter (0-100 % einstellbar)
• Gasbrenner für intermittierendes Feuer, Flammenausbreitung und fliegendes Feuer: 1,12 m Länge mit 12,7 mm × 0,91 m Schlitz
• Hochpräzises Gasregelventil für eine Kapazität von 22.000 Btu/min (387 kWh).
• Thermoelement des oberen Brenners bei 58,7 mm beim Testen bei 888 ± 28 °C
• Automatisches Zündsystem mit 1,8 kVp-Zündelektrode
• Temperaturkontrollsystem mit hochpräzisen Manometern
• Trägermaterialien aus Metallgeflecht mit drehbaren Paletten

• Computersteuerungssystem mit LabView-Software und 10,2-Zoll-LCD-Bildschirm
• Datenerfassungssystem mit NI-Datenerfassungskarten
• Zu den Systemkomponenten gehören: 16-Bit-Thermoelement-Eingangsmodul, 16-Bit-A/D-Wandlungs-Eingangsmodul, Daten-Eingangs-/Ausgangsmodul, 12-Bit-A/D-Wandlungs-Ausgangsmodul, Rückwandplatine mit 4 und 8 Steckplätzen, LabView-Module und Ethernet-Netzwerkmodul
• Markentestsysteme mit Gasbrennern, die eine Temperatur von 880 ± 10 °C aufrechterhalten

• Alle Teile des Dacheindeckungsmaterials, die in Flammen oder glühenden Partikeln vom Testdeck weggeschleudert werden
• Öffnung der Dachterrasse durch Schieben, Spalten oder Biegen von Materialien
• Brandschutzbewertungen:
  • Klasse A: Flammenausbreitungsreichweite 1,82 m
  • Klasse B: Flammenausbreitungsreichweite 2,4 m
  • Klasse C: Flammenausbreitungsreichweite 3,9 m

• Alle Teile oder Komponenten, die vom Testdeck in Flammen geraten oder herunterfallen
• Verschwinden leuchtender Partikel in Bauteilen der Dachkonstruktion
• Anhaltende Verbrennung von Bauteilen oder Platten
