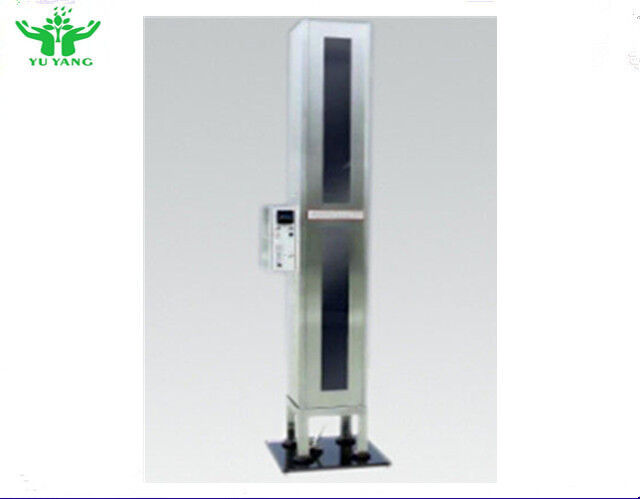

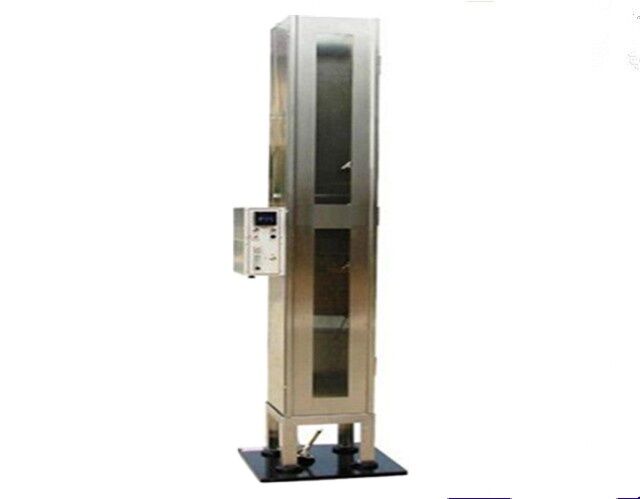

NFPA 701-2004 Methoden 2 Textilien und Filme Flammenverbreitungsprüfer

Dieser Flammenverbreitungsmessgerät dient der Beurteilung der Flammenverbreitung über den zu Zündquellen exponierten Bereich hinaus.andere Gewebe, einschließlich mehrschichtiger Gewebe, Filme, Kunststoffjalousien mit oder ohne Verstärkung oder Unterlage und Materialien mit einer Flächendichte von mehr als 700 g/m2.

NFPA 701-2004 Methoden 2

• Abmessungen des Ofen: Länge und Breite (305 ± 5) mm, Höhe (2130 ± 10) mm
• Bauweise: 1,5 mm dickes Edelstahl 304 mit durchsichtigem Aussichtsfenster
• Oberste Probenstange: 1190 ± 10 mm von der unteren Ofenkante mit 4 mm horizontalen Ausrichtungslücken entfernt
• Zusammensetzung der oberen Stange: Stahlstangen mit Durchmesser (1,5 ± 0,1) mm oder (3,0 ± 0,1) mm, Länge (330 ± 10) mm mit geschärften Enden
• Unterste Probenstange: Stahlstange mit Durchmesser (1,5 ± 0,1) mm, Länge (255 ± 10) mm mit geschärften Enden
• vertikale Leitungen: weiche Stahldrahtpaare, 100 ± 5 mm von der Mitte entfernt, 200 ± 5 mm voneinander entfernt
• Drahtunterschied: 25 ± 2 mm von vorne nach hinten in der Kammer
• Anbringung des Leitdrahtes: 6 ± 0,05 mm Durchmesser
• Oberkammer: Glasfaser-Stoffel (1000 ± 10) mm × (125 ± 5) mm mit verstärkten Enden

• Einrichtung: Festsitz mit 20-Grad-Neigung
• Wärmeleistung: 800 bis 1000 BTU/ft3
• Position der Düse: 100 mm vom Prüfgrund entfernt
• Durchflussmesser: Rotortyp mit einem Höchstbereich von 150 L/h oder 300 L/h
• Nadelventil: Steuerelemente für die Einstellung der Flammenhöhe
• Druckmessgerät: Bereich 0-1MPa mit einer Genauigkeit von 0,5
• Flammenmessung: Präzisionsskala mit einer Genauigkeit von 1 mm

• Zündung: Hochspannungsautomatikzündung
• Verbrennungs-Timer: 0-99,99s programmierbar, Auflösung 0,01s, Genauigkeit 0,1s
• Dauerverbrennungs-Timer: 0-99,99 s programmierbar, Auflösung 0,01 s, Genauigkeit 0,1 s
• Automatisierung: integrierte Steuerung der Zündung, Verbrennungszeit und Dauer der fortgesetzten Verbrennung
